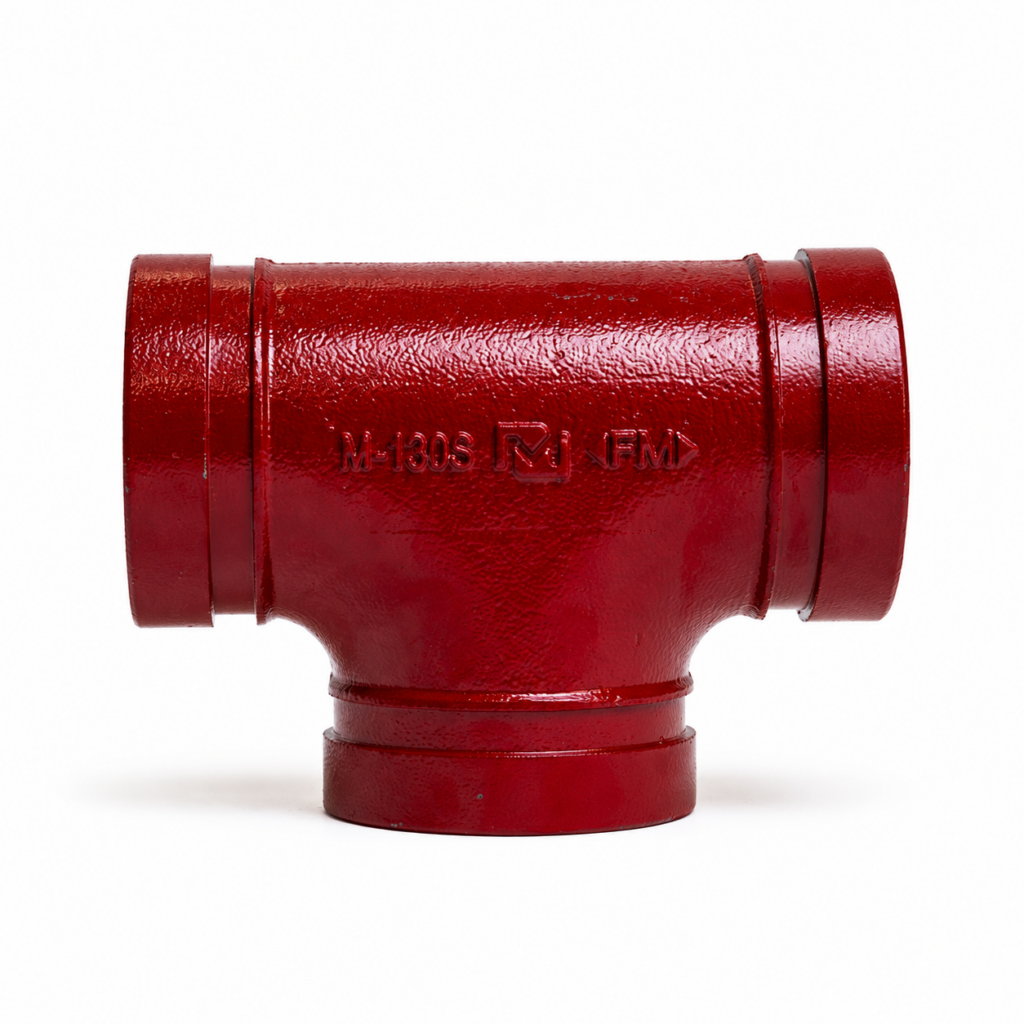

Trójnik rowkowany równoprzelotowy krótki M-130S

Opis

M-130S łączy przewód główny i odejście o jednakowej średnicy nominalnej. Krótki korpus umożliwia wykonanie zwartego rozgałęzienia instalacji.

Wszystkie trzy przyłącza wymagają odpowiednich złączek rowkowanych i uszczelek. Przy projektowaniu należy korzystać z wymiarów właściwych dla modelu M-130S.

Dopuszczenie FM: Ciśnienie robocze w zakresie dopuszczenia FM: 300 psi (20,7 bar). Dopuszczenie dotyczy wyłącznie rozmiarów i wykonań objętych właściwą dokumentacją.

Przeznaczenie

Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.

Zasada działania

Wspólny korpus łączy przewód główny i odejście o jednakowych średnicach nominalnych przyłączy. Trzy złącza wykonuje się przy użyciu oddzielnych złączek rowkowanych i uszczelek.

Zastosowania

Krótki trójnik równoprzelotowy do rozgałęziania instalacji rowkowanej.

Dobór produktu

Potwierdzić trzy średnice zewnętrzne rur, model trójnika, wymiary od osi do końców, powłokę i ciśnienie. Uwzględnić zapotrzebowanie odejścia w projekcie hydraulicznym; kształtka nie reguluje podziału przepływu.

Korzyści

Krótki trójnik równoprzelotowy do rozgałęziania instalacji rowkowanej.

Połączenia wykonuje się z użyciem elementów dobranych do konkretnego modelu i warunków pracy instalacji.

Ograniczenia i uwagi

Sam korpus kształtki nie określa parametrów złączek, uszczelnień ani sąsiednich urządzeń. Przyjąć najniższy limit ciśnienia całego połączenia; sprawdzić zgodność wszystkich uszczelnień z medium i temperaturą.

Montaż: Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.

Przeglądy i serwis: Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.

Najczęstsze pytania

Jak dobrać właściwe wykonanie?
Potwierdzić trzy średnice zewnętrzne rur, model trójnika, wymiary od osi do końców, powłokę i ciśnienie. Uwzględnić zapotrzebowanie odejścia w projekcie hydraulicznym; kształtka nie reguluje podziału przepływu.

Co należy sprawdzić przed montażem?
Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.
