1GS

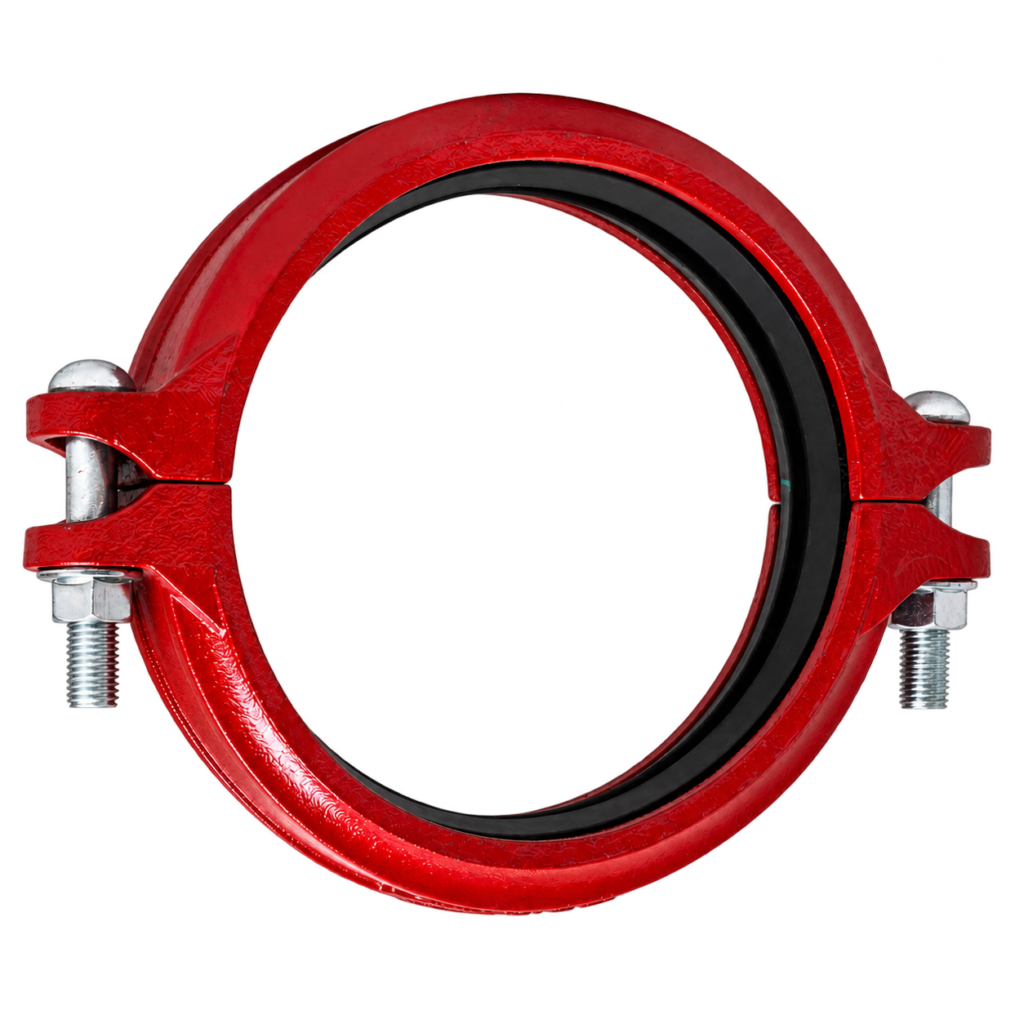

Złączka rowkowana sztywna M-1GS
Sztywna złączka rowkowana z połączeniem części korpusu typu pióro–wpust.
Opis
M-1GS łączy dwa przygotowane końce rur rowkowanych, tworząc połączenie sztywne. Konstrukcja korpusu typu pióro–wpust stabilizuje złącze, a uszczelka elastomerowa uszczelnia powierzchnie rur.
Przeznaczona do odcinków instalacji, w których projekt zakłada ograniczenie ruchu w złączu. Rozmiar złączki należy dobrać do rzeczywistej średnicy zewnętrznej i rowków łączonych rur.
Parametry i dopuszczenie
Ciśnienie robocze w zakresie FM: 300 psi (20,7 bar). FM Approvals — w zakresie rozmiarów i wykonań objętych dopuszczeniem. Dobór należy potwierdzić dla konkretnego rozmiaru i wykonania.
Przeznaczenie
Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.
Zasada działania
Współpracujące części korpusu zazębiają się z rowkami rur i są utrzymywane przez śruby z nakrętkami. Uszczelka elastomerowa zapewnia szczelność, a korpus realizuje połączenie mechaniczne.
Zastosowania
Odcinki rurociągów, w których wymagane jest sztywne połączenie przygotowanych końców rur rowkowanych.
Dobór produktu
Określić model, rzeczywistą średnicę zewnętrzną rury, grubość ścianki, wykonanie rowka, powłokę i wymagane ciśnienie. Samo oznaczenie DN nie identyfikuje każdego zgodnego wariantu.
Montaż
Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.
Korzyści
Rozłączne połączenie rowkowe utrzymuje wymaganą geometrię przewodu i umożliwia demontaż podczas prac serwisowych.
Ograniczenia i uwagi
Połączenie sztywne nie służy do kompensacji ruchów rurociągu. Ciśnienie ogranicza najsłabszy znamionowo element układu. Temperatury uszczelki dotyczą wyłącznie określonego materiału i zgodnego medium; zapobiegać zamarzaniu wody.
Przeglądy i konserwacja
Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.
Najczęstsze pytania
Jak dobrać rozmiar?
Należy sprawdzić rzeczywistą średnicę zewnętrzną rury oraz wykonanie rowka. Samo oznaczenie DN nie określa wszystkich cech zgodnego połączenia.
Czy połączenie można rozmontować?
Tak, po odcięciu, rozprężeniu i opróżnieniu danego odcinka instalacji, zgodnie z instrukcją modelu.
Czy złączka zastępuje podpory rurociągu?
Nie. Podpory i punkty stałe należy dobrać w projekcie instalacji.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-1GS-033 | DN25 | 1 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-042 | DN32 | 11/4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-048 | DN40 | 11/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-060 | DN50 | 2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-073 | DN65 | 21/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-076 | DN65 | 21/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-089 | DN80 | 3 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-108 | DN100 | 4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-114 | DN100 | 4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-133 | DN125 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-139 | DN125 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-141 | DN125 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-159 | DN150 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-165 | DN150 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-168 | DN150 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-219 | DN200 | 8 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-273 | DN250 | 10 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1GS-324 | DN300 | 12 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — |
| Kategoria | Złączki |
|---|---|
| Model | 1GS |
| Przyłącze | Rowkowe |
| Zakres DN | DN25 – DN300 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Materiał korpusu | Żeliwo sferoidalne ASTM A536, klasa 65-45-12 |
| Materiał uszczelnienia | EPDM, profil właściwy dla modelu |
| Liczba wariantów | 18 |
