300

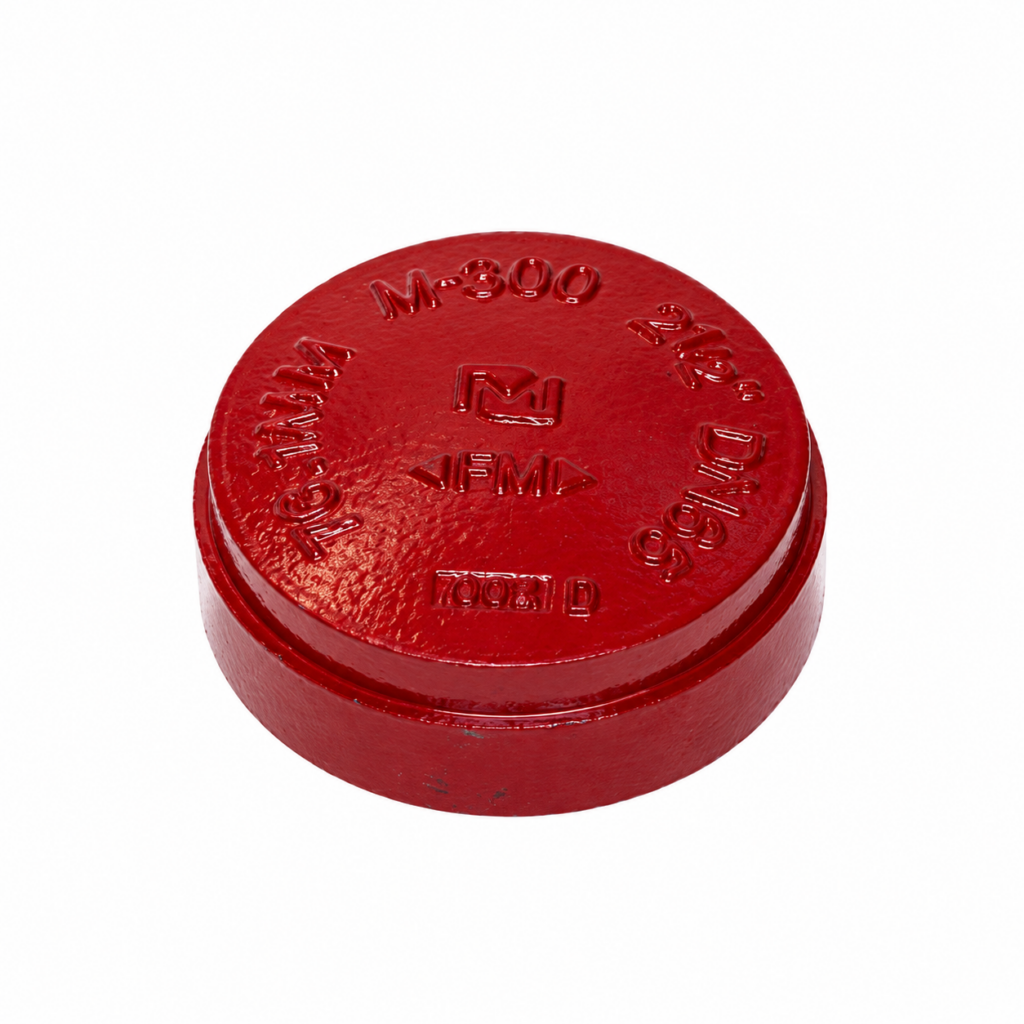

Zaślepka rowkowana M-300
W weryfikacji technicznej
Pełna zaślepka do zamykania końca rurociągu rowkowanego.
Opis
M-300 służy do wykonania zamkniętego zakończenia rurociągu rowkowanego. Zaślepkę mocuje się do końca rury za pomocą zgodnej złączki rowkowanej i uszczelki.
Przeznaczenie
Zamykanie końców rurociągów rowkowanych zgodnie z projektem instalacji i dokumentacją wybranego wykonania.
Zasada działania
Pełna zaślepka zamyka przekrój rurociągu. Złączka i uszczelka tworzą połączenie z końcem rury.
Zastosowania
Zakończenia rurociągów stalowych w wodnych instalacjach przeciwpożarowych.
Dobór produktu
Rozmiar należy dobrać do rzeczywistej średnicy zewnętrznej rury, wykonania rowka oraz zgodnej złączki i uszczelki. Dobór wymaga uwzględnienia parametrów pracy całego połączenia.
Korzyści
Rozłączne zakończenie rurociągu z połączeniem rowkowym.
Ograniczenia i uwagi
Demontaż wymaga odcięcia i rozprężenia danego odcinka instalacji. Zaślepka nie pełni funkcji zaworu odcinającego.
Najczęstsze pytania
Jak dobrać rozmiar? Należy podać rzeczywistą średnicę zewnętrzną rury i wykonanie rowka oraz sprawdzić zgodność ze złączką.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-300-033 | DN25 | 1 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,1 kg | |
| M-300-048 | DN40 | 11/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,15 kg | |
| M-300-060 | DN50 | 2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,22 kg | |
| M-300-076 | DN65 | 21/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,32 kg | |
| M-300-089 | DN80 | 3 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,41 kg | |
| M-300-114 | DN100 | 4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,71 kg | |
| M-300-139 | DN125 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,11 kg | |
| M-300-168 | DN150 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,51 kg | |
| M-300-219 | DN200 | 8 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 3,13 kg | |
| M-300-273 | DN250 | 10 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 5,52 kg | |
| M-300-324 | DN300 | 12 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 8,44 kg |
| Kategoria | Kształtki |
|---|---|
| Model | 300 |
| Przyłącze | Rowkowe |
| Zakres DN | DN25 – DN300 |
| Liczba wariantów | 11 |
