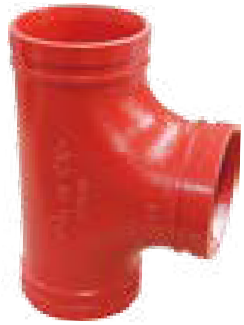

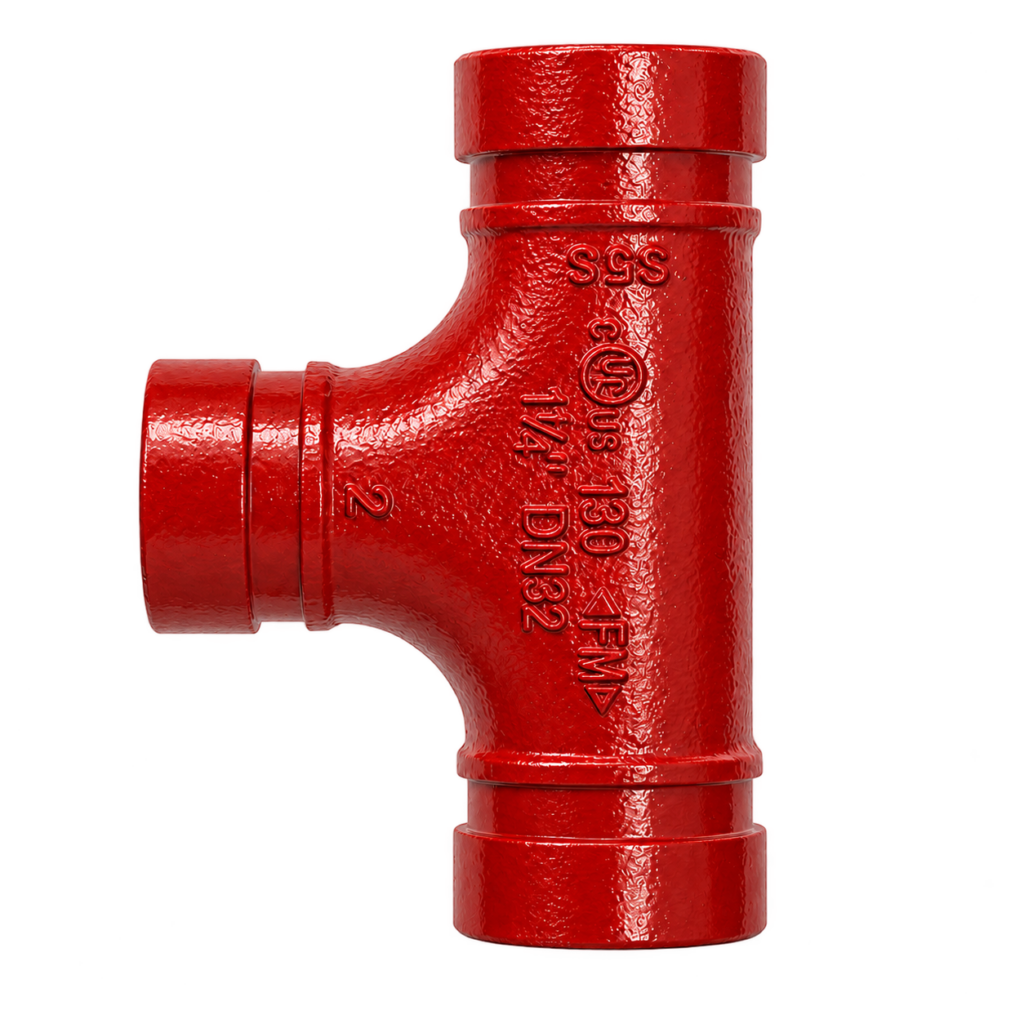

Trójnik rowkowany równoprzelotowy M-130

Opis

M-130 służy do rozgałęziania rurociągów rowkowanych. Przelot główny i odejście mają tę samą średnicę nominalną, a każde z trzech przyłączy jest przystosowane do połączenia rowkowanego.

Trójnik montuje się przy użyciu trzech zgodnych złączek i uszczelek. Przy doborze należy uwzględnić średnice zewnętrzne rur, geometrię instalacji i warunki pracy.

Dopuszczenie FM: Ciśnienie robocze w zakresie dopuszczenia FM: 300 psi (20,7 bar). Dopuszczenie dotyczy wyłącznie rozmiarów i wykonań objętych właściwą dokumentacją.

Przeznaczenie

Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.

Zasada działania

Korpus łączy przelot główny z kanałem odejścia. Trzy oddzielne zgodne złączki i uszczelki mocują oraz uszczelniają trzy połączenia rurowe.

Zastosowania

Trójnik z trzema przyłączami rowkowanymi o jednakowej średnicy nominalnej.

Dobór produktu

Potwierdzić trzy średnice zewnętrzne rur, model trójnika, wymiary od osi do końców, powłokę i ciśnienie. Uwzględnić zapotrzebowanie odejścia w projekcie hydraulicznym; kształtka nie reguluje podziału przepływu.

Korzyści

Trójnik z trzema przyłączami rowkowanymi o jednakowej średnicy nominalnej.

Połączenia wykonuje się z użyciem elementów dobranych do konkretnego modelu i warunków pracy instalacji.

Ograniczenia i uwagi

Sam korpus kształtki nie określa parametrów złączek, uszczelnień ani sąsiednich urządzeń. Przyjąć najniższy limit ciśnienia całego połączenia; sprawdzić zgodność wszystkich uszczelnień z medium i temperaturą.

Montaż: Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.

Przeglądy i serwis: Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.

Najczęstsze pytania

Jak dobrać właściwe wykonanie?
Potwierdzić trzy średnice zewnętrzne rur, model trójnika, wymiary od osi do końców, powłokę i ciśnienie. Uwzględnić zapotrzebowanie odejścia w projekcie hydraulicznym; kształtka nie reguluje podziału przepływu.

Co należy sprawdzić przed montażem?
Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.
