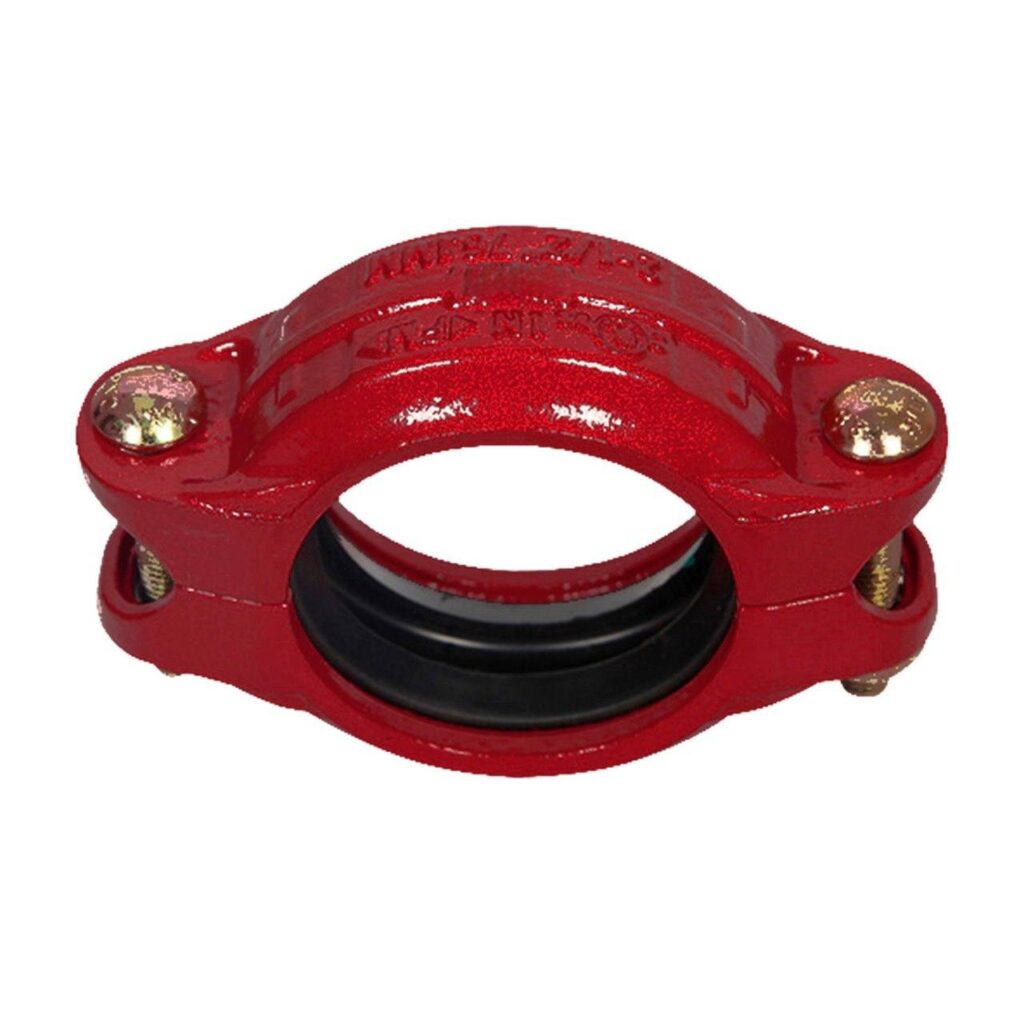

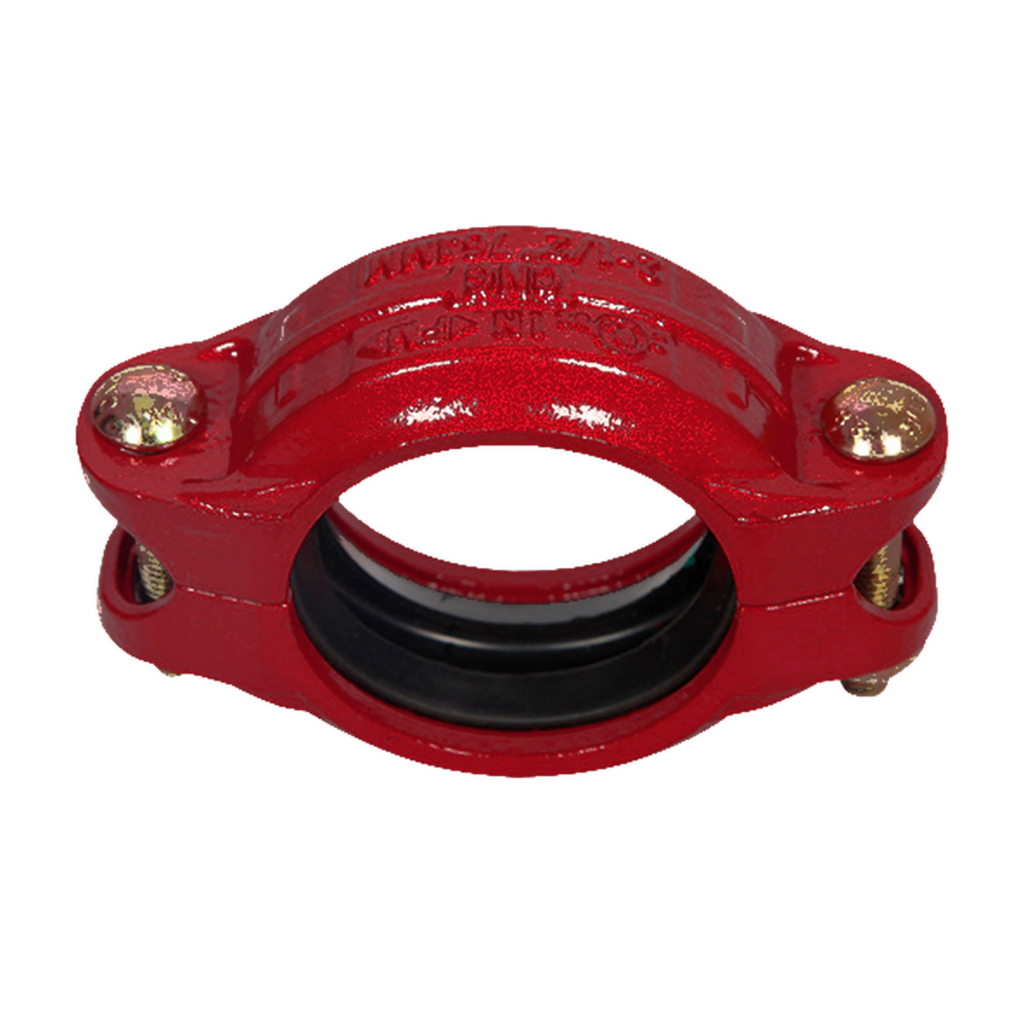

Złączka rowkowana elastyczna M-1N
Elastyczna złączka rowkowana umożliwiająca ograniczony ruch osiowy i kątowy połączenia.
Opis
M-1N łączy końce rur rowkowanych w instalacjach, w których projekt przewiduje ograniczone przemieszczenia w złączu. Konstrukcyjne luzy połączenia umożliwiają ruch osiowy i odchylenie kątowe w granicach określonych dla danego rozmiaru.
Dopuszczalne przemieszczenia zależą od wielkości złączki i przygotowania rur. Przy doborze należy uwzględnić geometrię instalacji, podpory oraz parametry robocze.
Parametry i dopuszczenie
Ciśnienie robocze w zakresie FM: 300 psi (20,7 bar). FM Approvals — w zakresie rozmiarów i wykonań objętych dopuszczeniem. Dobór należy potwierdzić dla konkretnego rozmiaru i wykonania.
Przeznaczenie
Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.
Zasada działania
Korpus obejmuje oba rowki, zachowując przewidziane konstrukcyjnie luzy między końcami rur a korpusem. Umożliwiają one ograniczone przesunięcie osiowe i odchylenie kątowe, a uszczelka elastomerowa utrzymuje szczelność.
Zastosowania
Odcinki rurociągów, w których projekt wymaga określonych przemieszczeń osiowych lub odchylenia kątowego w połączeniu.
Dobór produktu
Określić rzeczywistą średnicę zewnętrzną, ściankę i wykonanie rowka oraz wymagany ruch. Potwierdzić dopuszczalne przesunięcie osiowe i odchylenie kątowe danego rozmiaru; nie przenosić wartości z innych rozmiarów.
Montaż
Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.
Korzyści
Połączenie umożliwia przewidziany konstrukcyjnie ruch rur i pozostaje rozłączne, co ułatwia dostęp serwisowy.
Ograniczenia i uwagi
Złączka elastyczna nie jest kompensatorem o nieograniczonym skoku i nie zastępuje zaprojektowanych podpór ani punktów stałych. Przestrzegać najniższej wartości ciśnienia elementów, zgodności uszczelki i ochrony przed zamarzaniem.
Przeglądy i konserwacja
Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.
Najczęstsze pytania
Jak dobrać rozmiar?
Należy sprawdzić rzeczywistą średnicę zewnętrzną rury oraz wykonanie rowka. Samo oznaczenie DN nie określa wszystkich cech zgodnego połączenia.
Czy połączenie można rozmontować?
Tak, po odcięciu, rozprężeniu i opróżnieniu danego odcinka instalacji, zgodnie z instrukcją modelu.
Czy złączka zastępuje podpory rurociągu?
Nie. Podpory i punkty stałe należy dobrać w projekcie instalacji.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-1N-033 | DN25 | 1 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,55 kg | |
| M-1N-048 | DN40 | 11/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,6 kg | |
| M-1N-060 | DN50 | 2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,71 kg | |
| M-1N-076 | DN65 | 21/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1 kg | |
| M-1N-089 | DN80 | 3 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,11 kg | |
| M-1N-114 | DN100 | 4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,66 kg | |
| M-1N-139 | DN125 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 2,42 kg | |
| M-1N-168 | DN150 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 2,83 kg | |
| M-1N-219 | DN200 | 8 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 5,06 kg | |
| M-1N-273 | DN250 | 10 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 5,91 kg | |
| M-1N-324 | DN300 | 12 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 7,39 kg |
| Kategoria | Złączki |
|---|---|
| Model | 1N |
| Przyłącze | Rowkowe |
| Zakres DN | DN25 – DN300 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Materiał korpusu | Żeliwo sferoidalne ASTM A536, klasa 65-45-12 |
| Materiał uszczelnienia | EPDM, profil właściwy dla modelu |
| Liczba wariantów | 11 |
