Transit GV-04/G

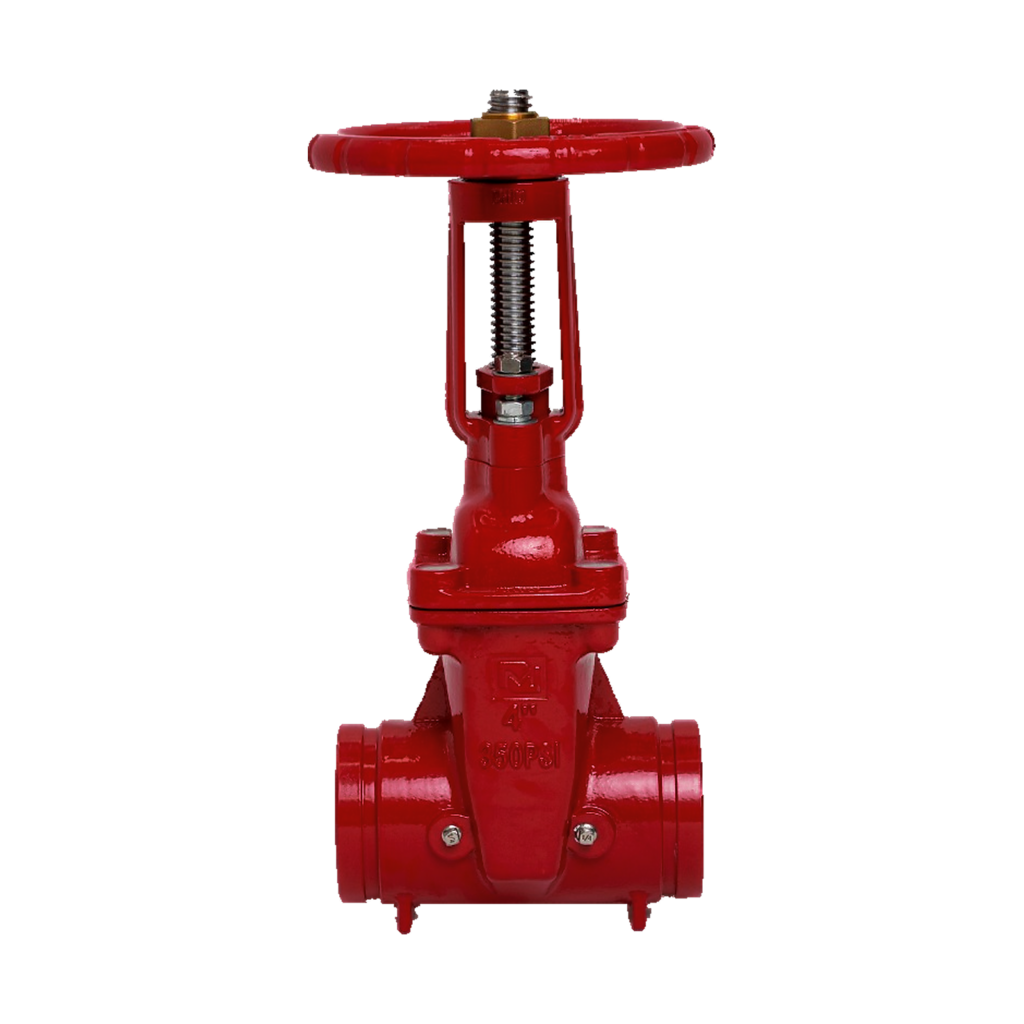

Zasuwa rowkowana z trzpieniem wznoszącym Transit OS&Y GV-04/G
Zasuwa odcinająca z końcami rowkowanymi i zewnętrznym trzpieniem umożliwiającym wzrokową kontrolę położenia.
Opis
Transit OS&Y GV-04/G ma miękko uszczelniony klin, zewnętrzny trzpień i jarzmo. Obrót koła ręcznego podnosi lub opuszcza trzpień, ułatwiając kontrolę położenia zasuwy podczas przeglądów instalacji.
- Przyłącza: Rowek × rowek
- Ciśnienie robocze: 350 psi / 24,1 bar
- Wielkości nominalne: DN50, DN65, DN80, DN100, DN150, DN200, DN250
- Napęd: Koło ręczne; trzpień wznoszący (OS&Y)
Zasada działania
Transit GV-04/G jest zasuwą OS&Y z trzpieniem wznoszącym. Podczas otwierania trzpień wysuwa się ponad jarzmo, dzięki czemu położenie zasuwy można ocenić wzrokowo.
Zastosowania
Odcinanie dopływu wody w instalacjach przeciwpożarowych wymagających widocznego wskazania położenia zasuwy.
Dobór produktu
Stosowana jako nadzorowana armatura odcinająca w instalacjach przeciwpożarowych. Należy dobrać DN, OD, ciśnienie, wolną przestrzeń nad trzpieniem, orientację i ewentualny czujnik położenia.
Korzyści
Wznoszący trzpień pozwala wzrokowo ocenić położenie zasuwy. Koło ręczne zapewnia miejscową obsługę.
Ograniczenia i uwagi
Wymaga miejsca na pełny skok trzpienia. Nie służy do dławienia; trzeba zapewnić dostęp do obsługi, kontroli i okresowego uruchomienia.
Najczęstsze pytania
Co oznacza OS&Y?
Outside Screw and Yoke — śruba i jarzmo są na zewnątrz.
Jak rozpoznać otwarcie?
W pełni wysunięty trzpień zwykle oznacza położenie otwarte.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-GV-04/G-060 | DN50 | 2 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-073 | DN65 | 2-1/2 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-076 | DN65 | 3OD | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-089 | DN80 | 3 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-114 | DN100 | 4 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-165 | DN150 | 6.5OD | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-168 | DN150 | 6 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-219 | DN200 | 8 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-273 | DN250 | 10 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — | |
| M-GV-04/G-324 | DN300 | 12 | 24,13 bar (350 psi) | Rowek × rowek | Epoksyd proszkowy, RAL 3000 | — |
| Kategoria | Zasuwy |
|---|---|
| Model | Transit GV-04/G |
| Przyłącze | Rowek × rowek |
| Zakres DN | DN50, DN65, DN80, DN100, DN150, DN200, DN250 |
| Ciśnienie robocze | 24.1 bar (350 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Liczba wariantów | 10 |
| Certyfikaty / approvals | FM |
