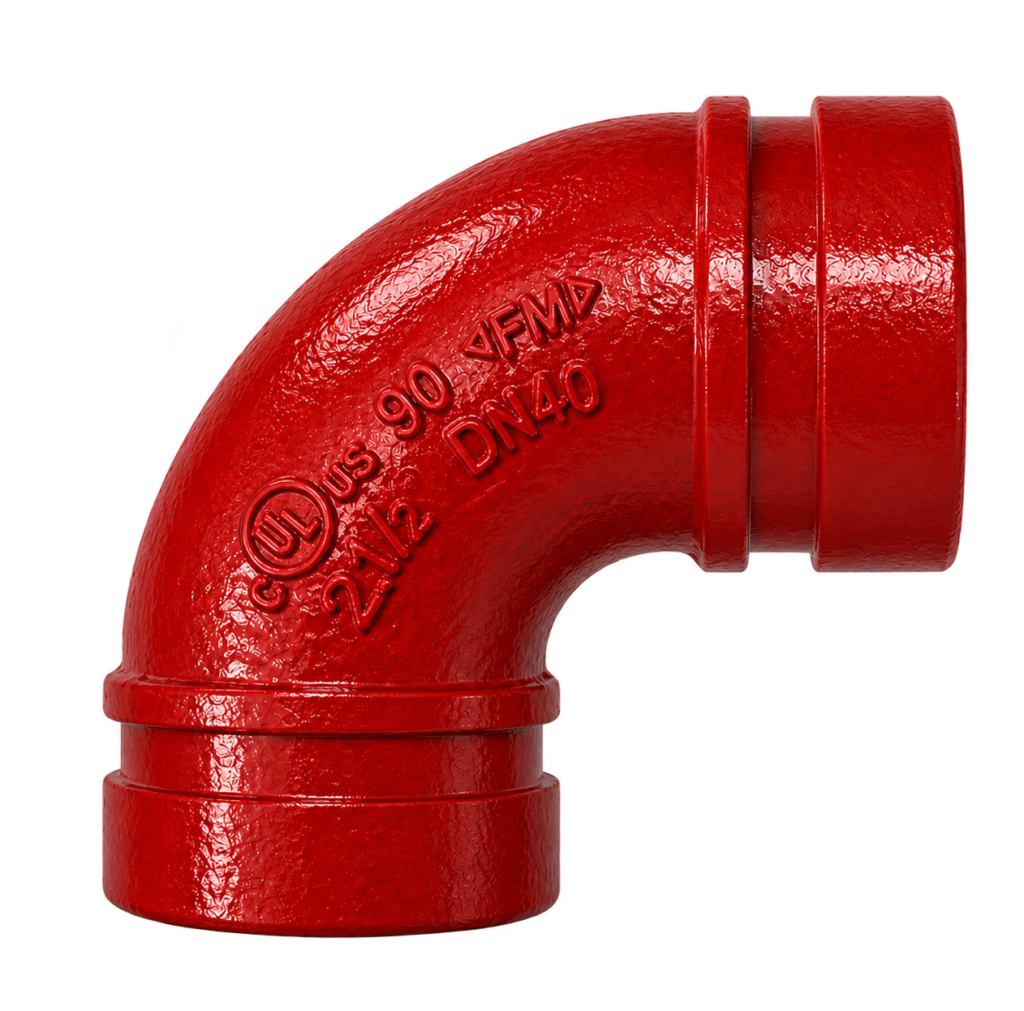

Kolano rowkowane 90° M-90

Opis

M-90 umożliwia połączenie prostopadłych odcinków rurociągu. Oba końce kolana są przystosowane do montażu przy użyciu złączek rowkowanych.

Złączki i uszczelki należy dobrać do średnicy rur oraz parametrów roboczych instalacji. W projekcie należy uwzględnić wymiary kolana i miejsce potrzebne do montażu połączeń.

Dopuszczenie FM: Ciśnienie robocze w zakresie dopuszczenia FM: 300 psi (20,7 bar). Dopuszczenie dotyczy wyłącznie rozmiarów i wykonań objętych właściwą dokumentacją.

Przeznaczenie

Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.

Zasada działania

Woda przepływa przez ukształtowany korpus do prostopadłego odcinka rurociągu. Oddzielne zgodne złączki rowkowane wraz z uszczelkami utrzymują i uszczelniają oba połączenia końcowe.

Zastosowania

Standardowe kolano do zmiany kierunku rurociągu rowkowanego o 90°.

Dobór produktu

Dobrać kąt, model, rzeczywistą średnicę zewnętrzną, ciśnienie i powłokę. Sprawdzić wymiary od osi do końców, miejsce na złączki i obliczenia hydrauliczne; sama średnica nominalna nie potwierdza zamienności.

Korzyści

Standardowe kolano do zmiany kierunku rurociągu rowkowanego o 90°.

Połączenia wykonuje się z użyciem elementów dobranych do konkretnego modelu i warunków pracy instalacji.

Ograniczenia i uwagi

Sam korpus kształtki nie określa parametrów złączek, uszczelnień ani sąsiednich urządzeń. Przyjąć najniższy limit ciśnienia całego połączenia; sprawdzić zgodność wszystkich uszczelnień z medium i temperaturą.

Montaż: Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.

Przeglądy i serwis: Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.

Najczęstsze pytania

Jak dobrać właściwe wykonanie?
Dobrać kąt, model, rzeczywistą średnicę zewnętrzną, ciśnienie i powłokę. Sprawdzić wymiary od osi do końców, miejsce na złączki i obliczenia hydrauliczne; sama średnica nominalna nie potwierdza zamienności.

Co należy sprawdzić przed montażem?
Wykwalifikowany instalator powinien sprawdzić przygotowanie rur i czystość powierzchni uszczelniających. Stosować właściwe elementy połączenia oraz instrukcję konkretnego modelu; nie przenosić sposobu dokręcania z innego produktu.
