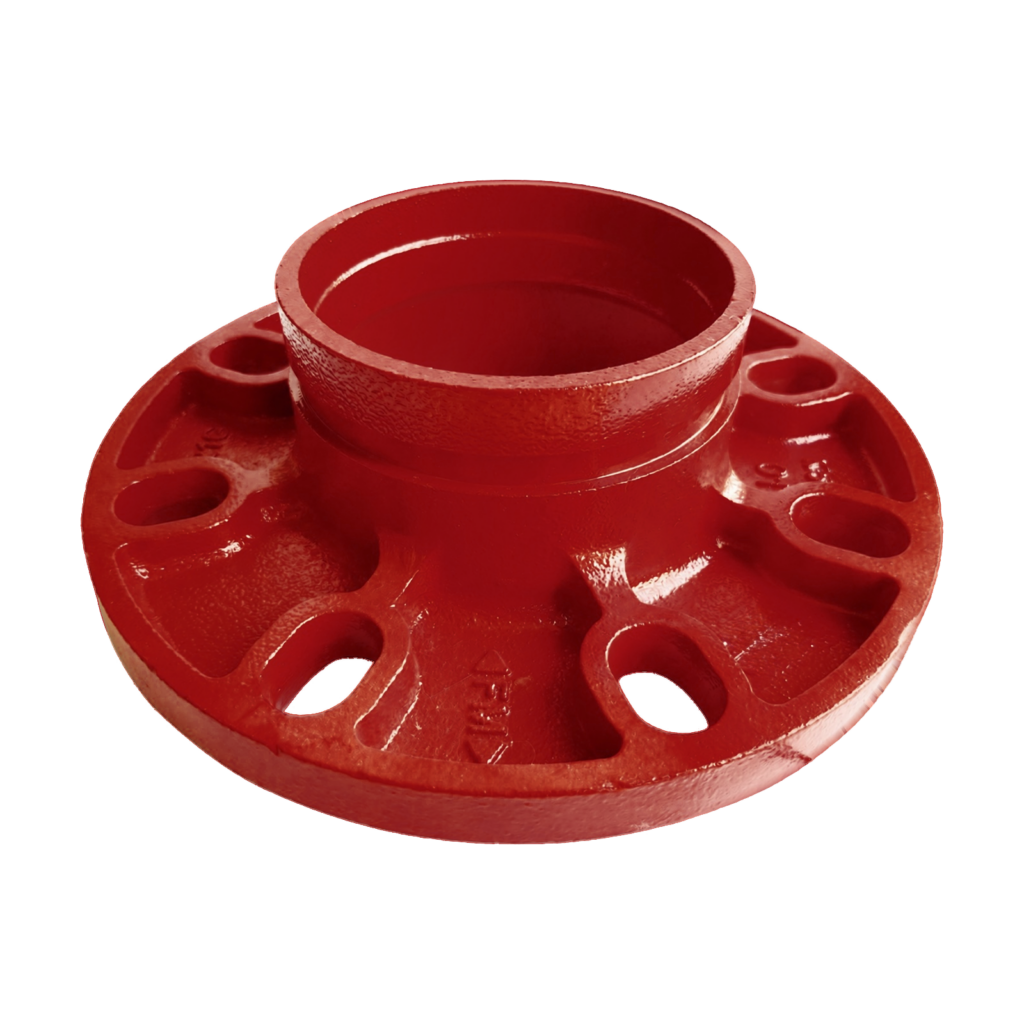

Adapter kołnierzowy z króćcem rowkowanym M-321G

Opis

M-321G umożliwia połączenie instalacji rowkowanej z urządzeniem lub rurociągiem wyposażonym w zgodny kołnierz. Korpus ma kołnierz z jednej strony i króciec rowkowany z drugiej.

Króciec łączy się odpowiednią złączką rowkowaną z uszczelką. Po stronie kołnierzowej należy dobrać zgodny przeciwkołnierz, uszczelnienie oraz śruby, uwzględniając standard i rozstaw otworów.

Dopuszczenie FM: Dopuszczenie dotyczy wyłącznie rozmiarów i wykonań objętych właściwą dokumentacją.

Przeznaczenie

Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.

Zasada działania

Króciec rowkowany przyłącza się oddzielną złączką rowkowaną z uszczelką. Po stronie kołnierzowej stosuje się zgodny przeciwkołnierz oraz właściwe dla niego uszczelnienie i śruby.

Zastosowania

Jednoczęściowy adapter łączący przyłącze kołnierzowe z instalacją rowkowaną.

Dobór produktu

Podać rzeczywistą średnicę zewnętrzną rury, dokładny standard kołnierza, rozstaw otworów, przylgę i urządzenie współpracujące. Sam zgodny rozstaw śrub nie potwierdza zgodności ciśnieniowej; potwierdzić cały układ połączenia.

Korzyści

Jednoczęściowy adapter łączący przyłącze kołnierzowe z instalacją rowkowaną.

Połączenia wykonuje się z użyciem elementów dobranych do konkretnego modelu i warunków pracy instalacji.

Ograniczenia i uwagi

Sam korpus kształtki nie określa parametrów złączek, uszczelnień ani sąsiednich urządzeń. Przyjąć najniższy limit ciśnienia całego połączenia; sprawdzić zgodność wszystkich uszczelnień z medium i temperaturą.

Montaż: Sprawdzić geometrię przeciwkołnierza, powierzchnie uszczelniające i dostęp do właściwych śrub. Montować według układu uszczelnienia danego modelu; nie łączyć kołnierzy siłą ani nie przenosić uszczelnień między M-321 i M-321G.

Przeglądy i serwis: Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.

Najczęstsze pytania

Jak dobrać właściwe wykonanie?
Podać rzeczywistą średnicę zewnętrzną rury, dokładny standard kołnierza, rozstaw otworów, przylgę i urządzenie współpracujące. Sam zgodny rozstaw śrub nie potwierdza zgodności ciśnieniowej; potwierdzić cały układ połączenia.

Co należy sprawdzić przed montażem?
Sprawdzić geometrię przeciwkołnierza, powierzchnie uszczelniające i dostęp do właściwych śrub. Montować według układu uszczelnienia danego modelu; nie łączyć kołnierzy siłą ani nie przenosić uszczelnień między M-321 i M-321G.
