M-1F

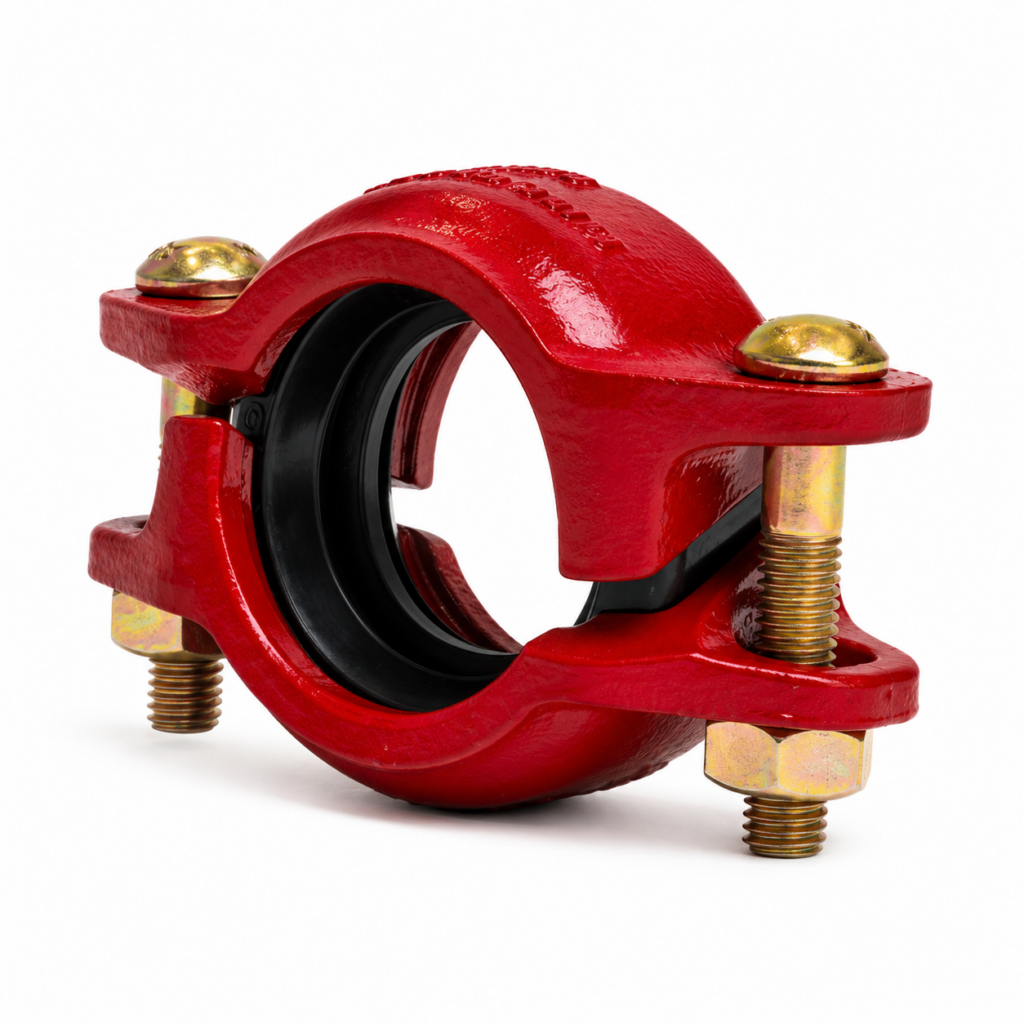

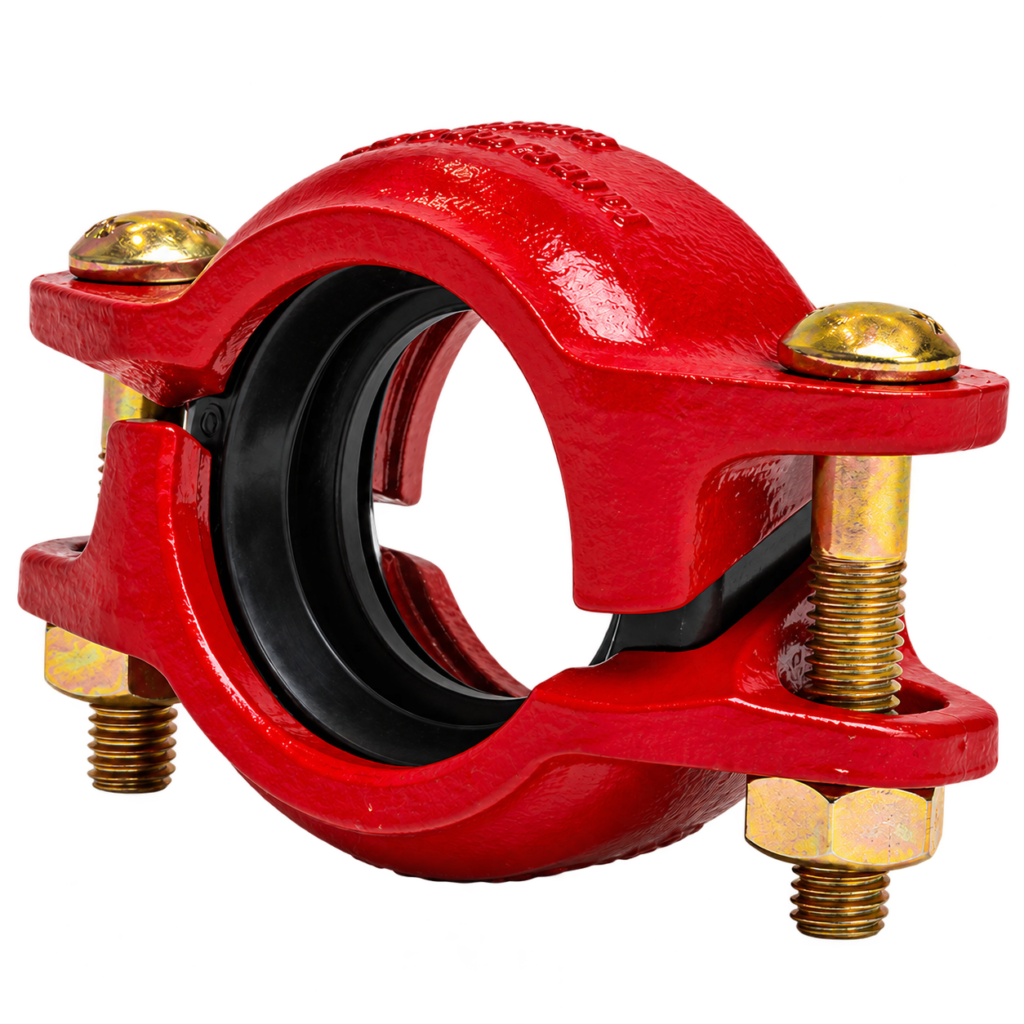

Złączka rowkowana sztywna szybkiego montażu M-1F
Sztywna złączka do szybkiego łączenia rur rowkowanych.
Opis
M-1F to sztywna złączka szybkiego montażu do rur z końcami rowkowanymi. Korpus utrzymuje końce rur w ustalonej pozycji, a uszczelka zapewnia szczelność połączenia.
Przy zamówieniu należy podać średnicę zewnętrzną rury, wykonanie rowka, medium oraz wymagane parametry pracy.
Przeznaczenie
Łączenie rur z końcami rowkowanymi w instalacjach rurowych, zgodnie z projektem i dokumentacją wybranego wykonania.
Zasada działania
Korpus utrzymuje końce rur w ustalonej pozycji, a uszczelka zapewnia szczelność połączenia.
Zastosowania
Odcinki rurociągów, w których wymagane jest sztywne połączenie rowkowe.
Dobór produktu
Przy zamówieniu należy podać rzeczywistą średnicę zewnętrzną rury, wykonanie rowka, medium i wymagane parametry pracy. Dobór należy potwierdzić dla konkretnego wykonania.
Korzyści
Konstrukcja przeznaczona do szybkiego montażu przygotowanych końców rur.
Ograniczenia i uwagi
Złączka sztywna nie pełni funkcji kompensatora. Montaż i demontaż należy prowadzić zgodnie z instrukcją właściwego wykonania, po odcięciu i rozprężeniu odcinka instalacji.
Najczęstsze pytania
Jak dobrać rozmiar?
Sprawdź rzeczywistą średnicę zewnętrzną rury i profil rowka. Dział techniczny pomoże dobrać odpowiednie wykonanie.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-1F-048 | DN40 | 11/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1F-060 | DN50 | 2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1F-089 | DN80 | 3 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1F-114 | DN100 | 4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1F-168 | DN150 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — | |
| M-1F-219 | DN200 | 8 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | — |
| Kategoria | Złączki |
|---|---|
| Model | M-1F |
| Przyłącze | Rowek |
| Zakres DN | DN25–DN300 |
| Zakres calowy | 1″–12″ |
| Zakres OD (mm) | 33,4–323,9 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura uszczelki (EPDM Grade E) | -34 °C … 110 °C |
| Materiał korpusu | Żeliwo sferoidalne ASTM A536 Grade 65-45-12 |
| Materiał uszczelnienia | EPDM Grade E |
| Zabezpieczenie powierzchni | Czerwona powłoka malarska |
| Kolor / RAL | Czerwony |
| Normy | FM Approval Standard 1920; ASTM A536 |
| Liczba wariantów | 6 |
