Guber-AV/G

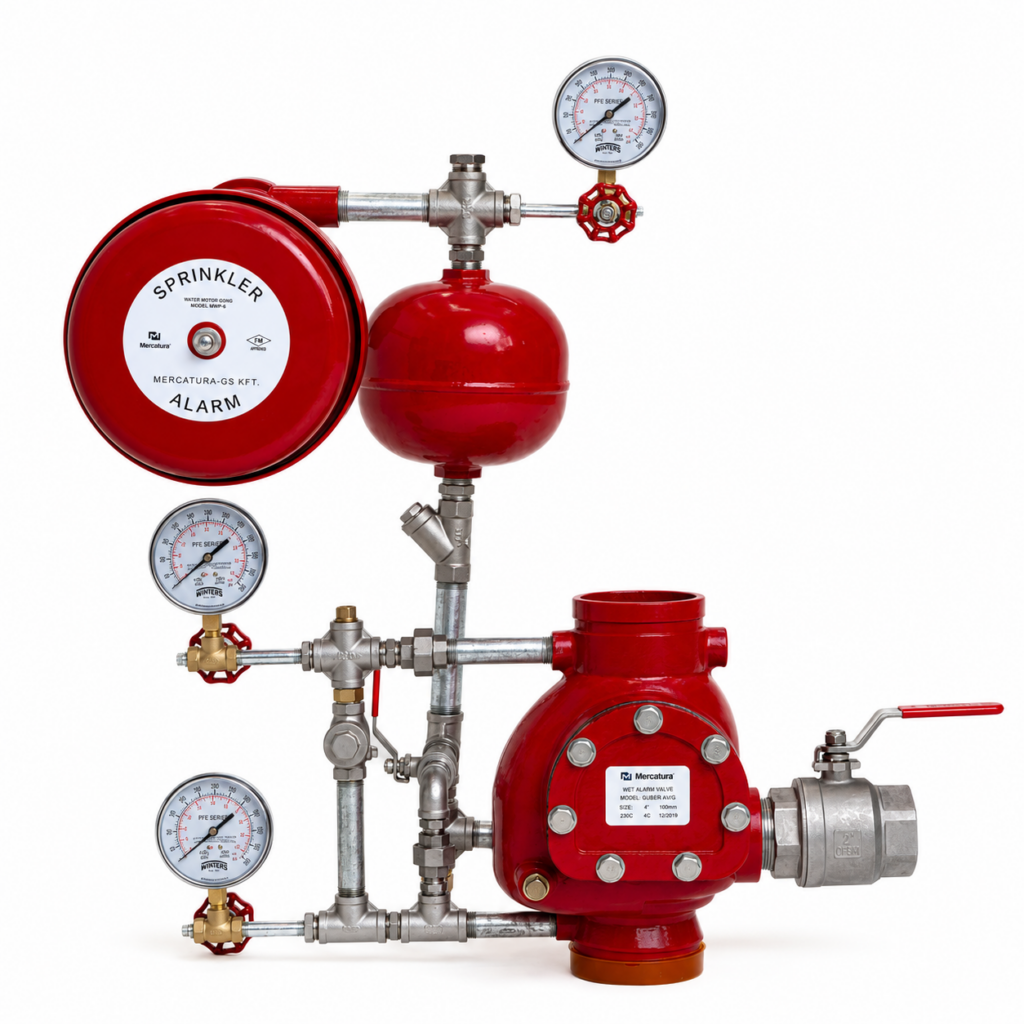

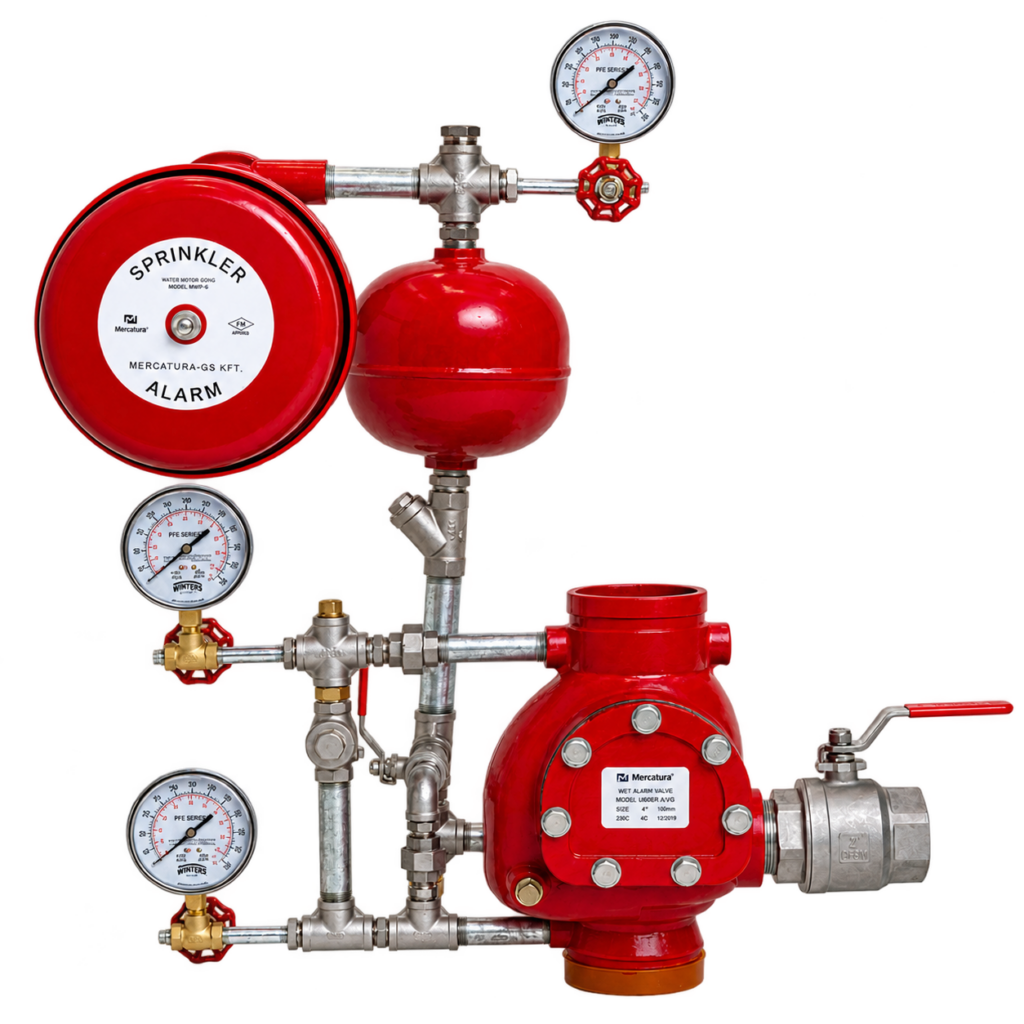

Mokry zawór kontrolno-alarmowy z osprzętem Guber-AV/G
Mokry zawór kontrolno-alarmowy z dopasowanym osprzętem do prób, odwodnienia i obsługi funkcji alarmowych.
Opis
Guber-AV/G z osprzętem tworzy zespół do mokrej instalacji tryskaczowej. Zawór doprowadza wodę do instalacji i linii alarmowej, a wybrana konfiguracja osprzętu zapewnia połączenia urządzeń alarmowych, punktów prób i odwodnienia.
- Przyłącza zaworu: Rowek × rowek
- Ciśnienie robocze zaworu: 300 psi / 20,7 bar
- Montaż zaworu: Pionowy
- Zakres dostawy: Zawór z osprzętem według wybranej konfiguracji
Zawór Guber-AV/G: FM Approved, FM 1041; montaż pionowy; dopuszczona współpraca z komorą Guber-RC.
Zasada działania
Guber-AV/G-T jest kompletnym mokrym zestawem kontrolno-alarmowym z zaworem głównym i orurowaniem trim. Utrzymuje wodę pod ciśnieniem w instalacji, a przy trwałym przepływie otwiera drogę do urządzeń alarmowych i pomiarowych.
Zastosowania
Mokre instalacje tryskaczowe z montażem zespołu w miejscu zabezpieczonym przed zamarzaniem.
Dobór produktu
Przeznaczony do mokrych instalacji tryskaczowych w obiektach bez ryzyka zamarzania. Dobór obejmuje DN, obliczeniowy przepływ, ciśnienie, konfigurację trimu, alarm lokalny i sygnały do centrali.
Korzyści
Połączenie zaworu z dobranym osprzętem zapewnia funkcje alarmowania, kontroli ciśnienia, prób i odwodnienia w jednej konfiguracji.
Ograniczenia i uwagi
Zakres dostawy i rozmieszczenie osprzętu należy ustalić dla wybranej konfiguracji. Układ napełniony wodą wymaga ochrony przed zamarzaniem, prawidłowego odwodnienia i okresowych prób.
Najczęstsze pytania
Czy zestaw uruchamia tryskacze?
Nie, tryskacze otwierają się od temperatury; zawór reaguje na powstały przepływ.
Czy można użyć na mrozie?
Nie bez ochrony przed zamarzaniem.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-WAV/G-060-T | DN50 | 2 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-076-T | DN65 | 2-1/2 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-089-T | DN80 | 3 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-114-T | DN100 | 4 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-139-T | DN125 | 5 | 20,65 bar (300 psi) | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-168-T | DN150 | 6 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-219-T | DN200 | 8 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-273-T | DN250 | 10 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — | |
| M-WAV/G-324-T | DN300 | 12 | — | Rowek × rowek | Korpus zaworu: powłoka epoksydowa wewnątrz i na zewnątrz | — |
| Kategoria | ZKA i akcesoria |
|---|---|
| Model | Guber-AV/G |
| Przyłącze | Rowek × rowek |
| Zakres DN | DN50 – DN300 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Liczba wariantów | 9 |
| Certyfikaty / approvals | FM, CE/CPR |
