UNDA CV-04/G

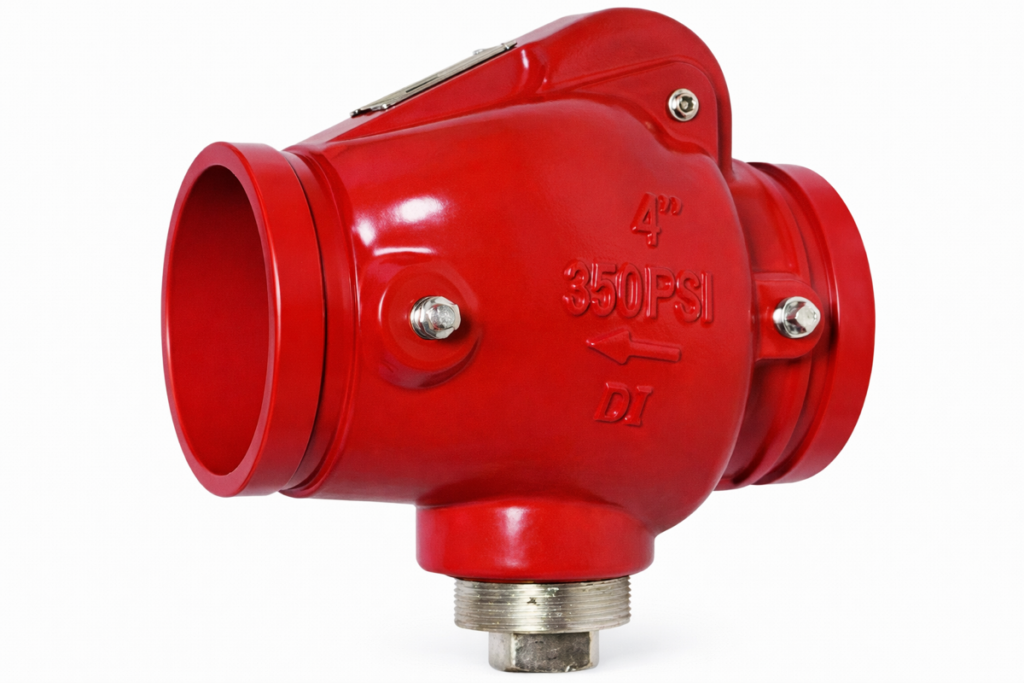

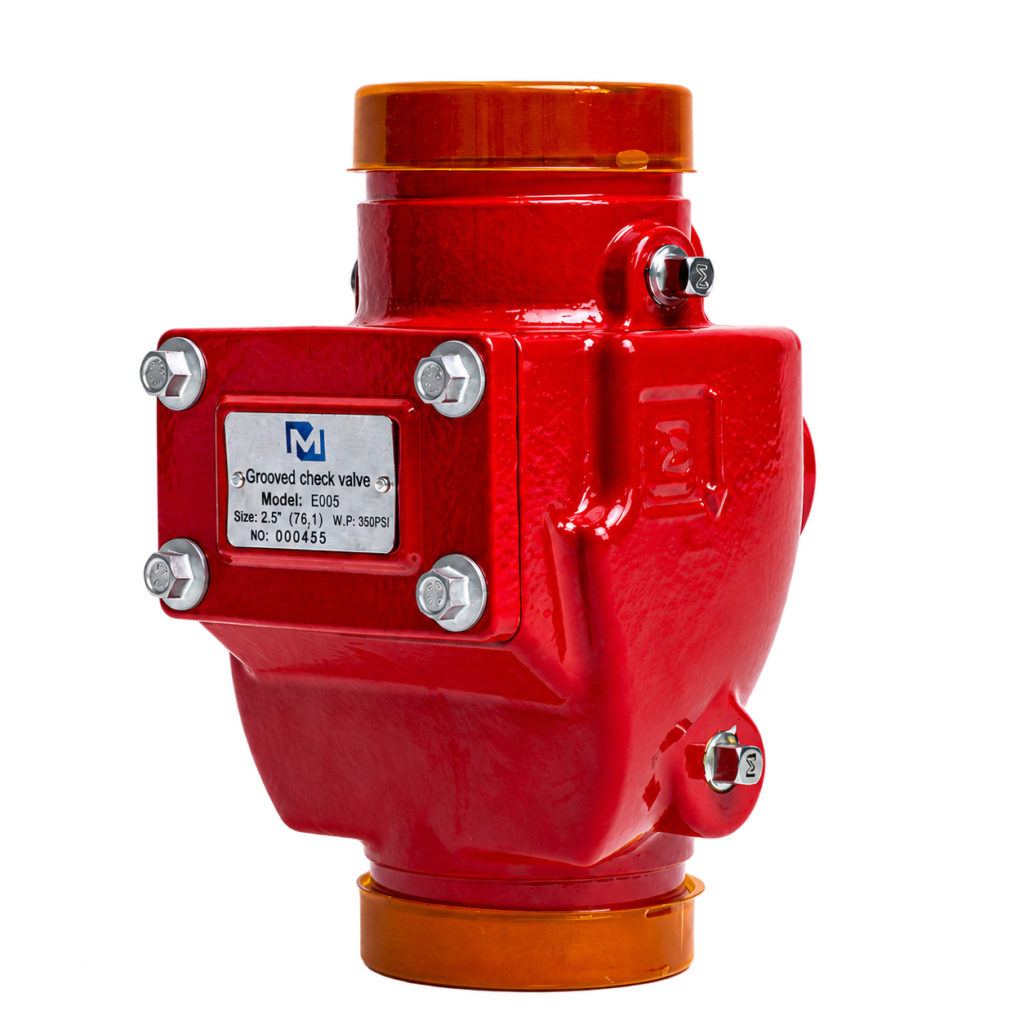

Klapowy zawór zwrotny rowkowany Unda CV-04/G
W weryfikacji technicznej
Automatyczny zawór zwrotny z końcami rowkowanymi, przeznaczony do ograniczania przepływu wstecznego wody.
Opis
Unda CV-04/G przepuszcza wodę w kierunku wskazanym na korpusie. Przepływ roboczy otwiera klapę, a po jego ustaniu lub odwróceniu różnicy ciśnień klapa powraca na gniazdo.
- Przyłącza: Rowek × rowek
- Zasada działania: Automatyczny zawór klapowy
- Wielkości nominalne: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250
- Ciśnienie robocze DN50, DN65, DN80, DN100: 300 psi / 20,7 bar
- Ciśnienie robocze DN125, DN150, DN200, DN250: 232 psi / 16,0 bar
Zasada działania
UNDA CV-04/G jest klapowym zaworem zwrotnym, który samoczynnie przepuszcza wodę w jednym kierunku i ogranicza przepływ wsteczny. Strumień otwiera klapę, a spadek przepływu lub cofanie medium powoduje jej zamknięcie.
Zastosowania
Ograniczanie przepływu wstecznego w wodnych instalacjach przeciwpożarowych.
Dobór produktu
Stosowany za pompami, w sekcjach instalacji i wszędzie tam, gdzie trzeba zapobiec cofaniu się wody. Dobiera się DN, OD, kierunek przepływu, orientację, minimalne warunki otwarcia i dostęp serwisowy.
Korzyści
Samoczynna praca bez zasilania elektrycznego ogranicza przepływ wsteczny. Rowkowane przyłącza ułatwiają montaż w rurociągu.
Ograniczenia i uwagi
Przestrzegać kierunku przepływu oznaczonego na korpusie oraz dopuszczalnej orientacji montażu danego wykonania. Ciśnienie robocze zależy od wielkości nominalnej. Zawór nie zastępuje analizy uderzeń hydraulicznych.
Najczęstsze pytania
Czy wymaga zasilania?
Nie, działa hydraulicznie.
Czy zatrzymuje każde uderzenie hydrauliczne?
Nie — dynamikę instalacji i zabezpieczenia przeciwuderzeniowe należy analizować osobno.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-CV-04G-060 | DN50 | 2 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-060-2 | DN50 | 2 | 20,7 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-073 | DN65 | 2-1/2 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-076 | DN65 | 3OD | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-076-2 | DN65 | 2-1/2 | 20,7 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-089 | DN80 | 3 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-089-2 | DN80 | 3 | — | Rowek × rowek | — | — | |
| M-CV-04G-114 | DN100 | 4 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-114-2 | DN100 | 4 | — | Rowek × rowek | — | — | |
| M-CV-04G-139 | DN125 | 5.5OD | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-139-2 | DN125 | 5 | — | Rowek × rowek | — | — | |
| M-CV-04G-141 | DN125 | 5 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-165 | DN150 | 6.5OD | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-168 | DN150 | 6 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-168-2 | DN150 | 6 | — | Rowek × rowek | — | — | |
| M-CV-04G-216 | DN200 | 8.5OD | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-219 | DN200 | 8 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-219-2 | DN200 | 8 | — | Rowek × rowek | — | — | |
| M-CV-04G-273 | DN250 | 10 | 20,68 bar (300 psi) | Rowek × rowek | — | — | |
| M-CV-04G-273-2 | DN250 | 10 | — | Rowek × rowek | — | — | |
| M-CV-04G-324 | DN300 | 12 | — | Rowek × rowek | — | — |
| Kategoria | Zawory zwrotne |
|---|---|
| Model | UNDA CV-04/G |
| Przyłącze | Rowek × rowek |
| Zakres DN | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Liczba wariantów | 21 |
| Certyfikaty / approvals | FM |
