Monarch BFV-02/G

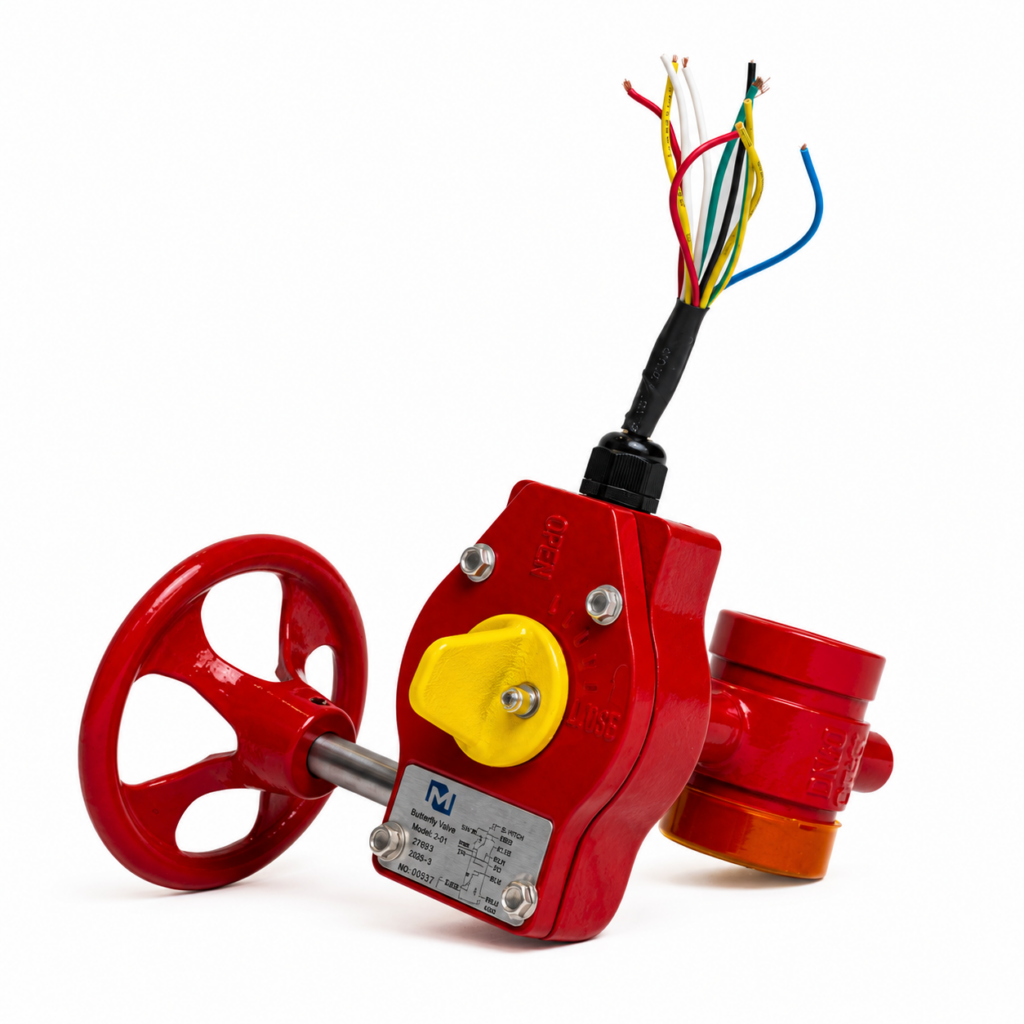

Przepustnica rowkowana ze wskaźnikiem położenia Monarch BFV-02/G
W weryfikacji technicznej
Przepustnica odcinająca z końcami rowkowanymi, ręczną przekładnią i wskaźnikiem położenia.
Opis
Monarch BFV-02/G umożliwia odcięcie dopływu wody do wybranego odcinka instalacji przeciwpożarowej. Koło ręczne z przekładnią obraca elastycznie uszczelniony dysk, a wskaźnik ułatwia miejscową kontrolę położenia.
- Przyłącza: Rowek × rowek
- Ciśnienie robocze: 300 psi / 20,7 bar
- Wielkości nominalne: DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Napęd: Ręczny z przekładnią
- Wskazanie: Wskaźnik położenia
Zasada działania
Monarch BFV-02/G jest zaworem motylkowym z przekładnią i wskaźnikiem położenia, wyposażonym w rowkowane końce. Obrót dysku o ćwierć obrotu otwiera lub zamyka przepływ, a przekładnia umożliwia kontrolowaną obsługę.
Zastosowania
Odcinanie przepływu w wodnych instalacjach przeciwpożarowych z połączeniami rowkowanymi.
Dobór produktu
Przeznaczony do odcinania sekcji instalacji przeciwpożarowej przy kompaktowej zabudowie. Dobór: DN, OD, ciśnienie, orientacja, dostęp do przekładni i wymagany elektryczny nadzór położenia.
Korzyści
Kompaktowa konstrukcja, obsługa przez przekładnię i miejscowy wskaźnik ułatwiają eksploatację armatury odcinającej.
Ograniczenia i uwagi
Przepustnica jest przeznaczona do odcinania przepływu. Dławienie jest dopuszczalne tylko wtedy, gdy przewiduje je dokumentacja wybranego wykonania. Zapewnić dostęp do przekładni i wymagany prześwit dysku.
Najczęstsze pytania
Czy położenie jest widoczne?
Tak, wskaźnik pokazuje OPEN/SHUT.
Czy zawór może zgłaszać zamknięcie?
Wersja wskaźnikowa może współpracować z obwodem nadzoru zgodnie ze schematem.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-BFV-02/G-060 | DN50 | 2 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-BFV-02/G-076 | DN65 | 2-1/2 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-BFV-02/G-089 | DN80 | 3 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-BFV-02/G-114 | DN100 | 4 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-BFV-02/G-139 | DN125 | 5 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-BFV-02/G-168 | DN150 | 6 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-BFV-02/G-219 | DN200 | 8 | 20,7 bar (300 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — |
| Kategoria | Zawory motylkowe |
|---|---|
| Model | Monarch BFV-02/G |
| Przyłącze | Rowek × rowek |
| Zakres DN | DN50, DN65, DN80, DN100, DN125, DN150, DN200 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Liczba wariantów | 7 |
