Transit GV-02/G

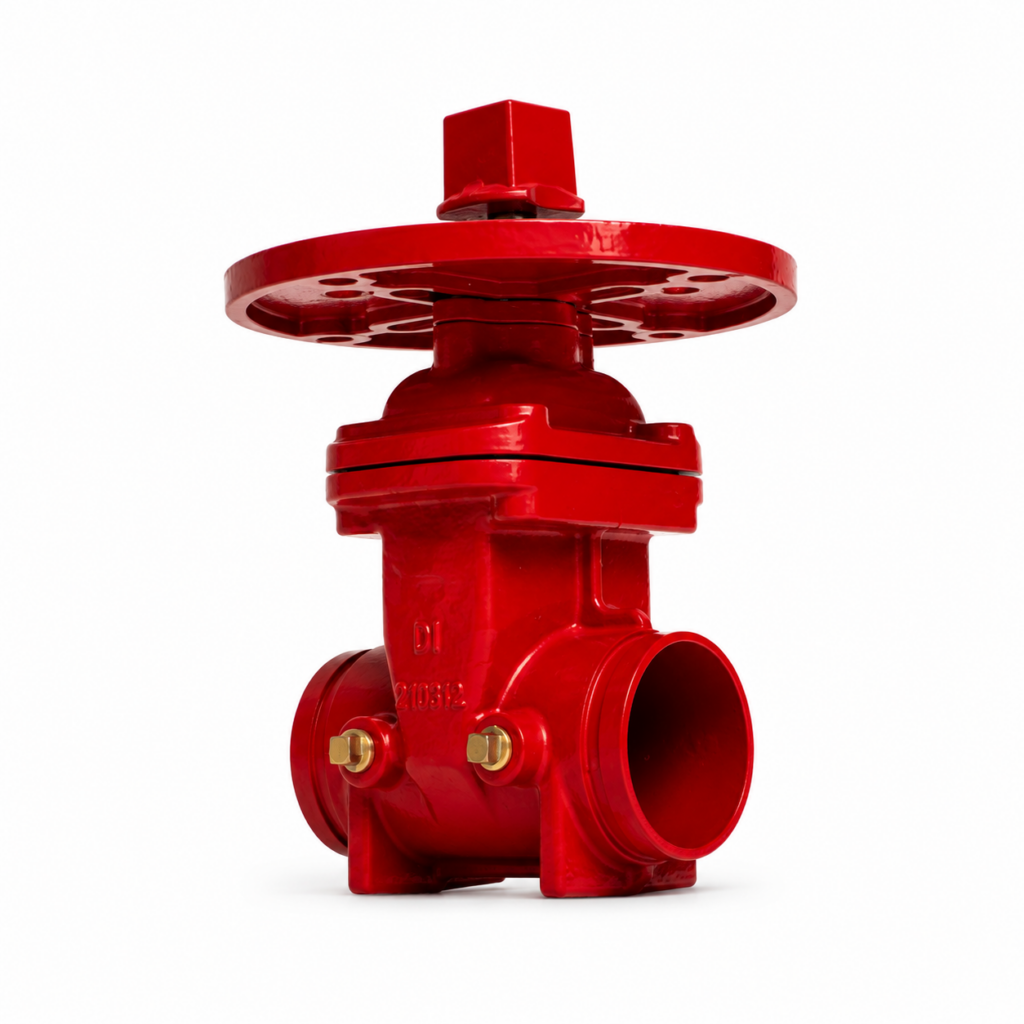

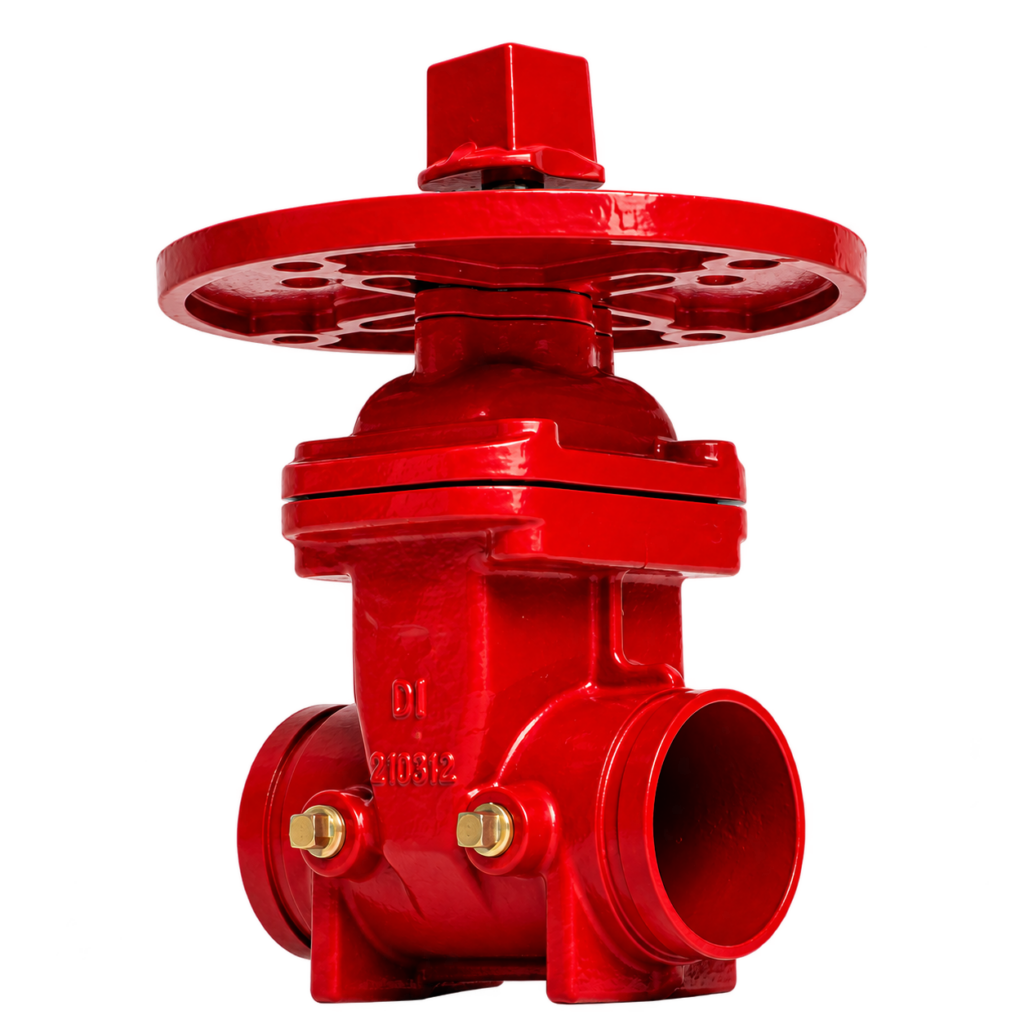

Zasuwa rowkowana pod wskaźnik położenia Transit GV-02/G
W weryfikacji technicznej
Zasuwa z trzpieniem niewznoszącym, przygotowana do współpracy z mechanicznym wskaźnikiem położenia.
Opis
Transit GV-02/G odcina przepływ wody za pomocą miękko uszczelnionego klina. Kwadratowa nakrętka napędowa i mocowanie wskaźnika umożliwiają współpracę z odpowiednio dobranym napędem do obsługi zasuwy z oddalonego miejsca.
- Przyłącza: Rowek × rowek
- Ciśnienie robocze: 300 psi / 20,7 bar
- Wielkości nominalne: DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
- Napęd: Przez kompatybilny wskaźnik położenia; trzpień niewznoszący
FM Approved – zasuwa Transit GV-02/G; FM 1120 i FM 1130.
Zasada działania
Napęd z kompatybilnego wskaźnika położenia przenosi obrót na trzpień niewznoszący, który przesuwa klin wewnątrz korpusu. Wskaźnik umożliwia obsługę i odczyt położenia zasuwy z dostępnego miejsca.
Zastosowania
Wodne instalacje przeciwpożarowe z zasuwą podziemną lub umieszczoną w miejscu wymagającym oddalonej obsługi.
Dobór produktu
Używana na przewodach podziemnych, za ścianą lub w miejscach wymagających zdalnego wskazania położenia. Dobór obejmuje DN, OD, głębokość zabudowy, typ wskaźnika, długość trzpienia i ciśnienie.
Korzyści
Obsługa i odczyt położenia mogą odbywać się z dostępnego miejsca przez właściwie dobrany wskaźnik Grip-V lub Grip-W.
Ograniczenia i uwagi
Zasuwa nie służy do regulacji przepływu. Wskaźnik należy dobrać do mechanicznego przyłącza, długości napędu oraz liczby obrotów zasuwy i prawidłowo ustawić wskazanie OPEN/SHUT.
Najczęstsze pytania
Czy post wskaźnikowy jest w komplecie?
Zwykle jest dobierany jako osobny element systemu.
Czy można używać bez wskaźnika?
Zależy od konfiguracji i wymagań projektu.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-GV-02/G-060 | DN50 | 2 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-073 | DN65 | 2-1/2 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-076 | DN65 | 3OD | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-089 | DN80 | 3 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-114 | DN100 | 4 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-165 | DN150 | 6.5OD | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-168 | DN150 | 6 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-219 | DN200 | 8 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-273 | DN250 | 10 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — | |
| M-GV-02/G-324 | DN300 | 12 | 24,13 bar (350 psi) | Rowek × rowek | Powłoka epoksydowa, RAL 3000 | — |
| Kategoria | Zasuwy |
|---|---|
| Model | Transit GV-02/G |
| Przyłącze | Rowek × rowek |
| Zakres DN | DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Liczba wariantów | 10 |
| Certyfikaty / approvals | FM |
