300H2

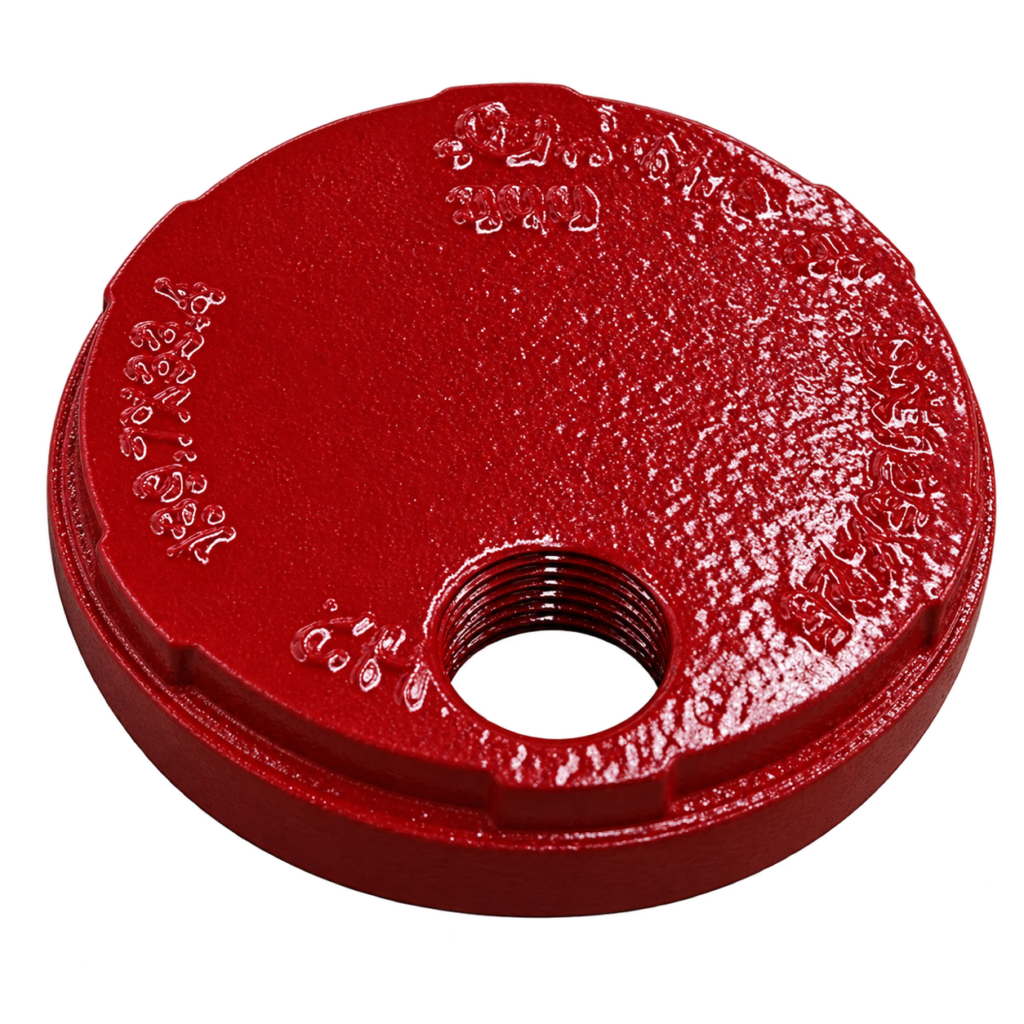

Zaślepka rowkowana z mimośrodowym otworem gwintowanym M-300H2
W weryfikacji technicznej
Zaślepka z otworem gwintowanym umieszczonym mimośrodowo, przeznaczona do wykonania przyłącza spustowego.
Opis
M-300H2 zamyka koniec rurociągu rowkowanego i umożliwia przyłączenie układu spustowego. Otwór gwintowany jest umieszczony mimośrodowo względem osi rury, co należy uwzględnić przy ustawianiu zaślepki.
Połączenie z rurą wykonuje się złączką rowkowaną z uszczelką. Przy doborze należy podać średnicę rury głównej, rozmiar odejścia i wymagany standard gwintu.
Ciśnienie robocze w zakresie dopuszczenia FM: 300 psi (20,7 bar). Dopuszczenie dotyczy wyłącznie rozmiarów i wykonań objętych właściwą dokumentacją. Zakres FM nie obejmuje kombinacji DN100 × DN50.
Przeznaczenie
Do wykonywania połączeń rurociągów stalowych w wodnych instalacjach przeciwpożarowych, zgodnie z projektem instalacji.
Zasada działania
Złączka i uszczelka utrzymują oraz uszczelniają zaślepkę na rurze głównej. Otwór gwintowany należy przyłączyć lub zamknąć zgodnymi elementami, aby zapewnić kompletną granicę ciśnieniową.
Zastosowania
Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.
Dobór produktu
Określić średnicę zewnętrzną rury głównej oraz dokładny rozmiar i standard gwintu otworu. Sprawdzić położenie mimośrodu, elementy spustowe i ciśnienie danej kombinacji; nie przenosić zakresu z innej wielkości otworu.
Korzyści
Zamknięcie przewodu i przyłącze spustowe w jednym elemencie; mimośrodowe położenie otworu ułatwia zaplanowanie odwodnienia.
Ograniczenia i uwagi
Sam korpus kształtki nie określa parametrów złączek, uszczelnień ani sąsiednich urządzeń. Przyjąć najniższy limit ciśnienia całego połączenia; sprawdzić zgodność wszystkich uszczelnień z medium i temperaturą.
Montaż
Przed montażem lub zdjęciem zaślepki odciąć, rozprężyć i opróżnić rurę. Sprawdzić zazębienie złączki i układ podparcia; za zamkniętym zakończeniem może pozostać uwięzione ciśnienie.
Przeglądy i konserwacja
Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.
Najczęstsze pytania
Jakie dane podać przy zamówieniu?
Określić średnicę zewnętrzną rury głównej oraz dokładny rozmiar i standard gwintu otworu. Sprawdzić położenie mimośrodu, elementy spustowe i ciśnienie danej kombinacji; nie przenosić zakresu z innej wielkości otworu.
Czy można montować element na przewodzie pod ciśnieniem?
Przed montażem lub zdjęciem zaślepki odciąć, rozprężyć i opróżnić rurę. Sprawdzić zazębienie złączki i układ podparcia; za zamkniętym zakończeniem może pozostać uwięzione ciśnienie.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-300H2-060-033 | DN50 × DN25 | 2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,25 kg | |
| M-300H2-076-033 | DN65 × DN25 | 21/2 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,36 kg | |
| M-300H2-089-048 | DN80 × DN40 | 3 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,52 kg | |
| M-300H2-114-048 | DN100 × DN40 | 4 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 0,8 kg | |
| M-300H2-139-048 | DN125 × DN40 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,15 kg | |
| M-300H2-139-060 | DN125 × DN50 | 5 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,23 kg | |
| M-300H2-168-048 | DN150 × DN40 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,56 kg | |
| M-300H2-168-060 | DN150 × DN50 | 6 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,68 kg | |
| M-300H2-219-048 | DN200 × DN40 | 8 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 1,72 kg | |
| M-300H2-219-060 | DN200 × DN50 | 8 | 20,65 bar (300 psi) | Rowkowe | Standard: powłoka epoksydowa FBE; opcja: ocynk ogniowy | 3,71 kg |
| Kategoria | Kształtki |
|---|---|
| Model | 300H2 |
| Przyłącze | Rowkowe / otwór gwintowany |
| Zakres DN | DN50 – DN200 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Materiał korpusu | Żeliwo sferoidalne ASTM A536, klasa 65-45-12 |
| Liczba wariantów | 10 |
