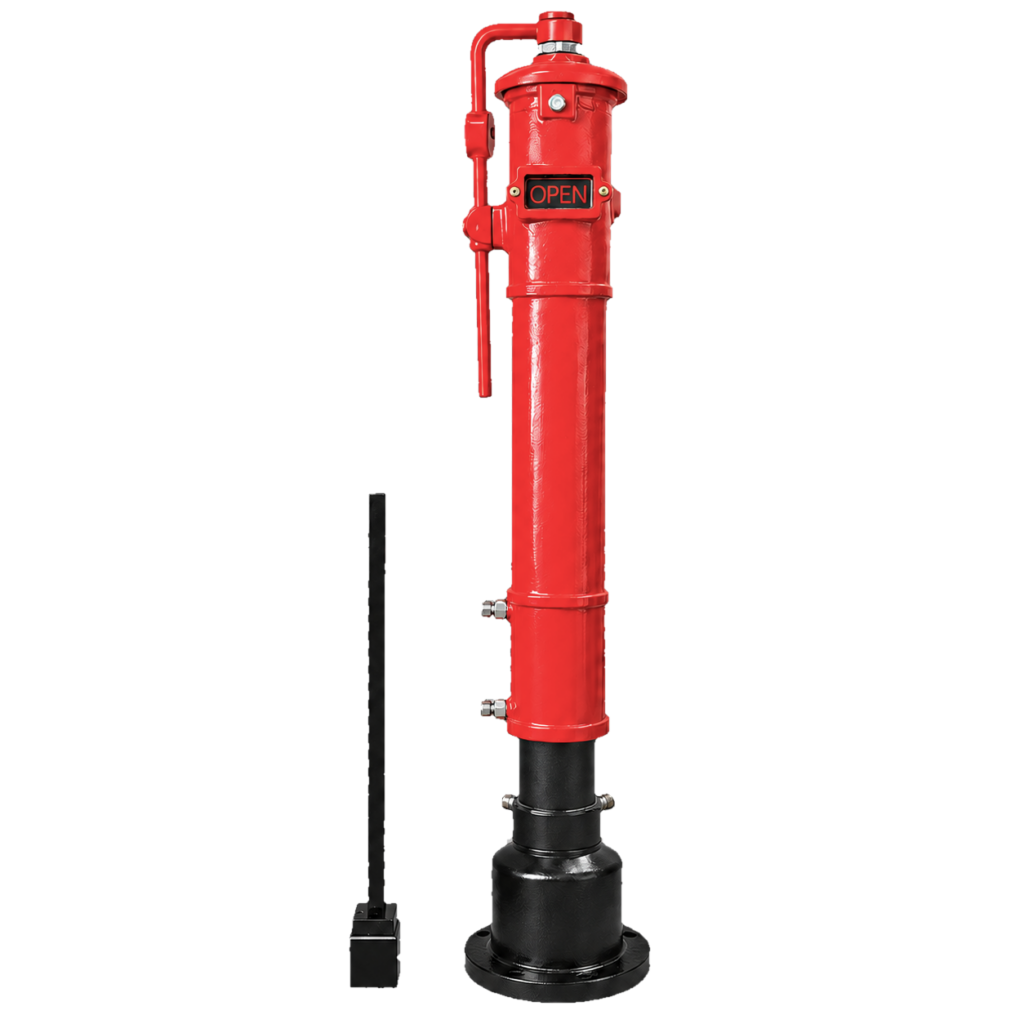

Pionowy wskaźnik położenia zasuwy Grip-V

Opis

Grip-V przenosi napęd z poziomu terenu na kompatybilną zasuwę z trzpieniem niewznoszącym. Regulowane tablice OPEN/SHUT umożliwiają miejscową kontrolę położenia zasuwy.

Przeznaczenie

Obsługa i kontrola położenia kompatybilnych zasuw podziemnych w sieciach przeciwpożarowych.

Zasada działania

Klucz roboczy obraca pręt napędowy i nakrętkę zasuwy, a regulowane tablice przemieszczają się za oknami i pokazują położenie.

Zastosowania

Pionowy wskaźnik do ręcznej obsługi zasuwy podziemnej i odczytu jej położenia nad poziomem terenu.

Dobór produktu

Sprawdzić kołnierz montażowy, nakrętkę napędową, kierunek otwierania i liczbę obrotów kompatybilnej zasuwy. Długość napędu dobrać do rzeczywistej zabudowy. Podobny wygląd ani zgodność DN nie potwierdzają kompatybilności.

Korzyści

Mechaniczny wskaźnik do obsługi kompatybilnej podziemnej zasuwy z trzpieniem niewznoszącym. Wyprowadza napęd i oznaczenia OPEN/SHUT ponad teren, umożliwiając kontrolę zakopanej zasuwy bez odkopywania.

Ograniczenia i uwagi

Wskaźnik nie jest elementem ciśnieniowym ani samodzielną armaturą odcinającą. Nie zastępuje wymaganego nadzoru elektrycznego.

Montaż i regulacja: Wykwalifikowany personel powinien wyregulować tablice względem rzeczywistej zasuwy: SHUT przy pełnym zamknięciu, OPEN przy pełnym otwarciu. Sprawdzić wskazania we wszystkich oknach podczas pełnego cyklu, założyć pokrywę i zweryfikować swobodę ruchu oraz zabezpieczenie położenia.

Przeglądy i serwis: Kontrolować stabilność mocowania, swobodny ruch, czytelność okien, zgodność wskazania z położeniem zasuwy oraz blokadę lub plombę. Stosować części odpowiednie do konkretnej konstrukcji.

Najczęstsze pytania

Czy wskaźnik współpracuje z każdą zasuwą?
Sprawdzić kołnierz montażowy, nakrętkę napędową, kierunek otwierania i liczbę obrotów kompatybilnej zasuwy. Długość napędu dobrać do rzeczywistej zabudowy. Podobny wygląd ani zgodność DN nie potwierdzają kompatybilności.

Jak sprawdzić poprawność wskazania OPEN/SHUT?
Wykwalifikowany personel powinien wyregulować tablice względem rzeczywistej zasuwy: SHUT przy pełnym zamknięciu, OPEN przy pełnym otwarciu. Sprawdzić wskazania we wszystkich oknach podczas pełnego cyklu, założyć pokrywę i zweryfikować swobodę ruchu oraz zabezpieczenie położenia.
