Guber-WF

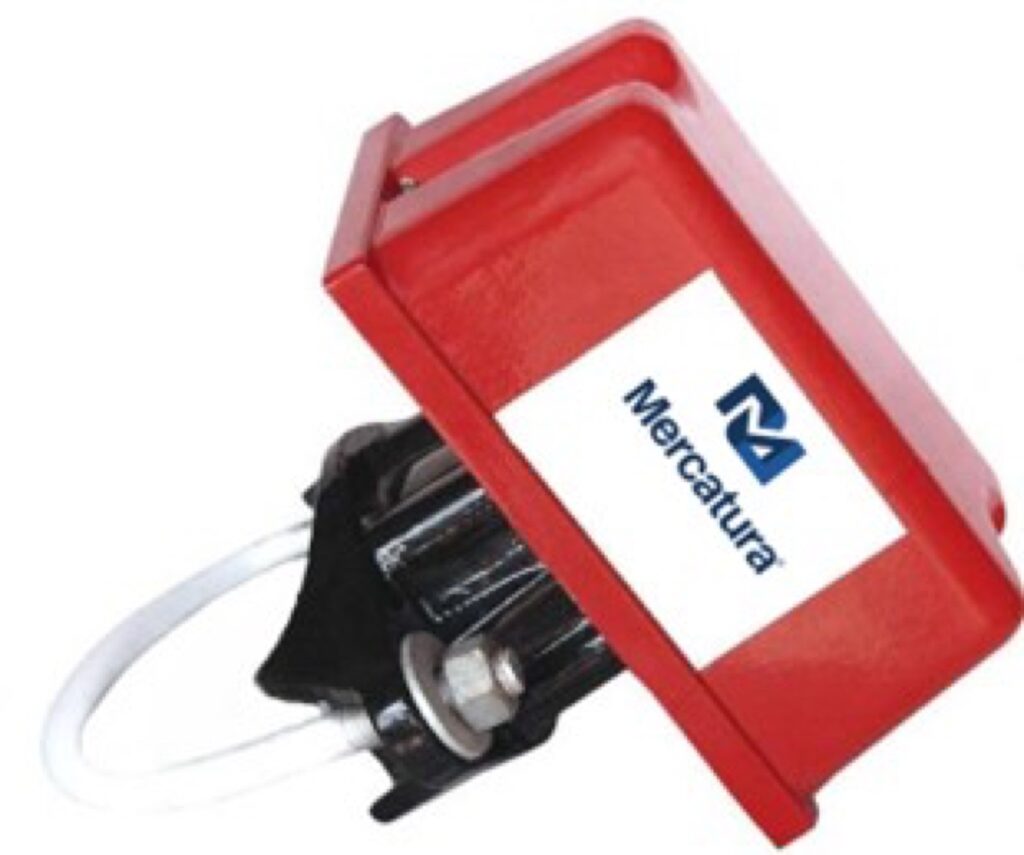

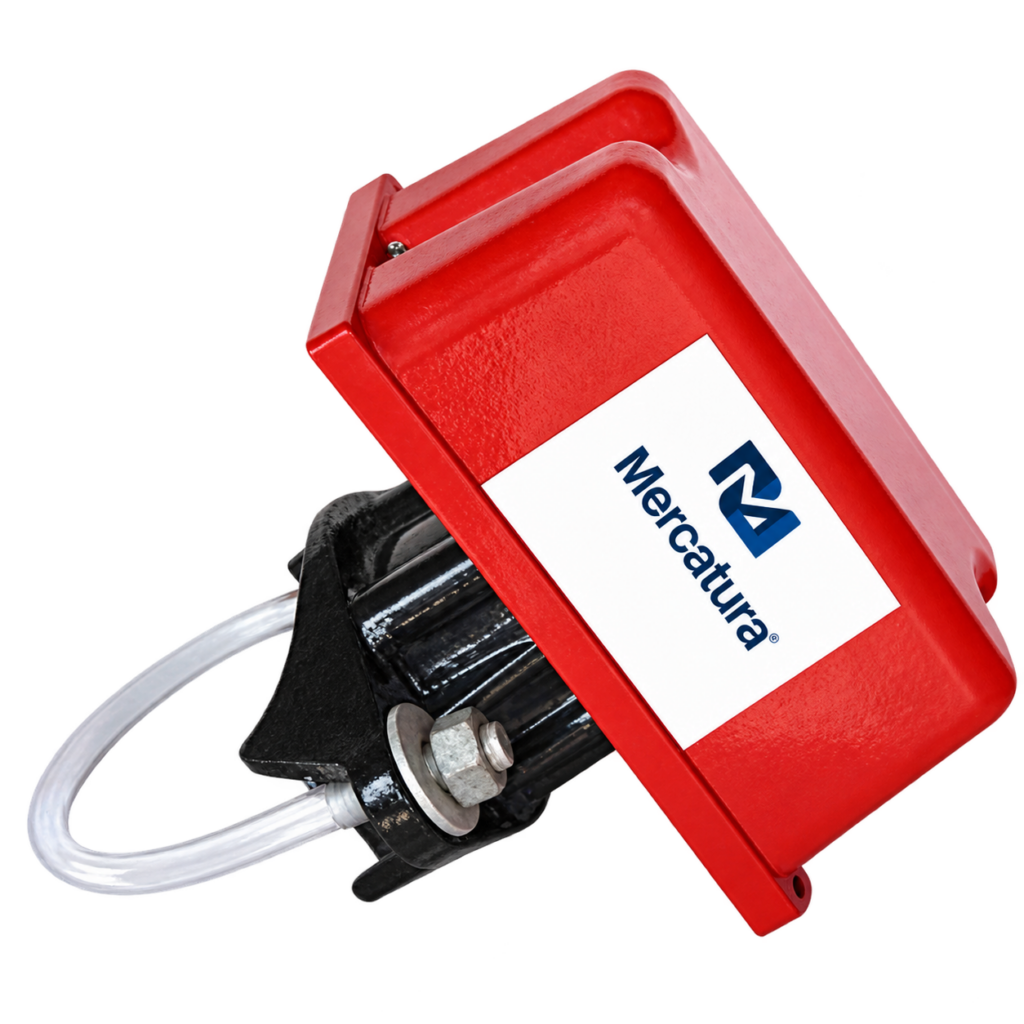

Łopatkowy czujnik przepływu wody Guber-WF
W weryfikacji technicznej
Łopatkowy czujnik do sygnalizowania utrzymującego się przepływu wody w mokrych instalacjach tryskaczowych.
Opis
Guber-WF wykrywa przepływ przez odchylenie łopatki umieszczonej w rurze i przekazuje sygnał przez styki elektryczne. Mechanizm opóźniający ogranicza wpływ krótkotrwałych zakłóceń przepływu na sygnalizację alarmową.
- Typ czujnika: Łopatkowy
- Sygnał: Elektryczny, przez styki przełącznika
- Funkcja: Sygnalizacja utrzymującego się przepływu wody
- Opóźnienie: Mechanizm opóźniający zadziałanie
FM Approved – czujnik przepływu Guber-WF; FM 1042.
Zasada działania
Guber-WF jest łopatkowym czujnikiem przepływu montowanym na przewodzie mokrej instalacji tryskaczowej. Ruch wody odchyla łopatkę, a mechanizm po nastawionej zwłoce przełącza styki elektryczne i przekazuje sygnał alarmowy.
Zastosowania
Sygnalizacja przepływu wody w mokrych instalacjach tryskaczowych.
Dobór produktu
Służy do wykrywania stałego przepływu wywołanego otwarciem tryskacza i wskazania strefy alarmu. Dobiera się dokładny rozmiar rury i OD, sposób montażu, napięcie obwodu oraz czas zwłoki.
Korzyści
Sygnalizacja przepływu ułatwia identyfikację aktywnej strefy instalacji. Mechanizm opóźniający ogranicza alarmy od krótkotrwałych zakłóceń.
Ograniczenia i uwagi
Nie stosuje się go w instalacjach suchych ani na odcinkach narażonych na przepływ w obu kierunkach bez potwierdzenia. Otwór, pozycja łopatki i parametry elektryczne muszą odpowiadać instrukcji.
Najczęstsze pytania
Czy wykryje krótkie skoki ciśnienia?
Zwłoka ogranicza fałszywe alarmy od chwilowych ruchów wody.
Czy zatrzymuje przepływ?
Nie — tylko go sygnalizuje.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-WFS-060 | DN50 | 2 | — | Montaż na rurze, strzemię U | — | — | |
| M-WFS-076 | DN65 | 2-1/2 | — | Montaż na rurze, strzemię U | — | — | |
| M-WFS-089 | DN80 | 3 | — | Montaż na rurze, strzemię U | — | — | |
| M-WFS-114 | DN100 | 4 | — | Montaż na rurze, strzemię U | — | — | |
| M-WFS-139 | DN125 | 5 | — | Montaż na rurze, strzemię U | — | — | |
| M-WFS-168 | DN150 | 6 | — | Montaż na rurze, strzemię U | — | — | |
| M-WFS-219 | DN200 | 8 | — | Montaż na rurze, strzemię U | — | — |
| Kategoria | Urządzenia sygnalizacji przepływu |
|---|---|
| Model | Guber-WF |
| Zakres DN | DN50 – DN200 |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Liczba wariantów | 7 |
| Certyfikaty / approvals | FM, CE/CPR |
