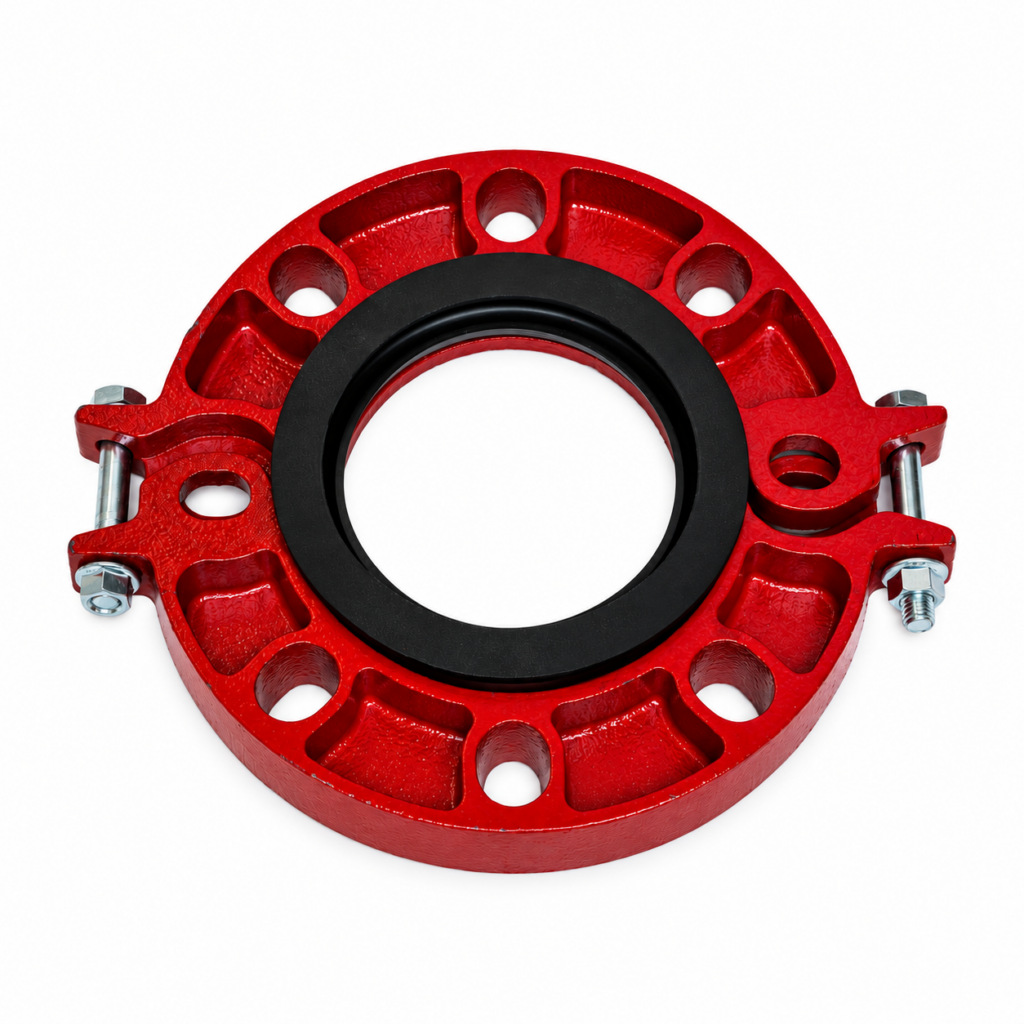

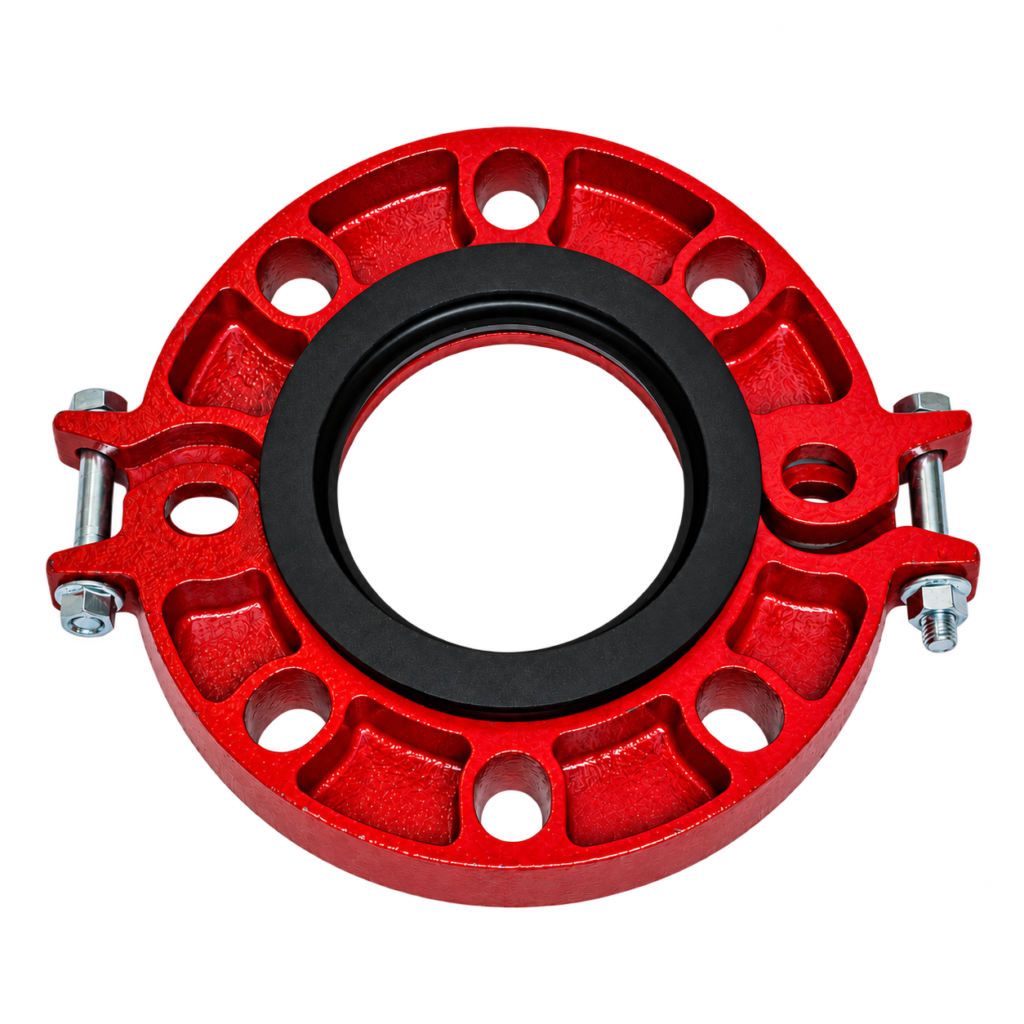

Adapter kołnierzowy dzielony M-321
Dzielony adapter do połączenia końca rury rowkowanej ze zgodnym kołnierzem.
Opis
M-321 tworzy przejście między końcem rury z rowkiem a przyłączem kołnierzowym. Dzielony korpus współpracuje z rowkiem rury, a dedykowana uszczelka zapewnia szczelność połączenia.
Przy doborze należy sprawdzić średnicę rury, wykonanie kołnierza, rozstaw otworów i sposób uszczelnienia. Dopuszczalne ciśnienie całego połączenia wynika z parametrów wszystkich zastosowanych elementów.
Dopuszczenie FM: Dopuszczenie dotyczy wyłącznie rozmiarów i wykonań objętych właściwą dokumentacją.
Przeznaczenie
Nadziemne rurociągi stalowe w wodnych instalacjach przeciwpożarowych; dobór zgodnie z projektem instalacji i zakresem właściwym dla zamawianego wariantu.
Zasada działania
Dzielony adapter zazębia się z rowkiem rury i współpracuje z przeciwkołnierzem. Dedykowana uszczelka uszczelnia przejście, a dobrany kołnierz i układ śrub uzupełniają połączenie.
Zastosowania
Dzielony adapter do połączenia końca rury rowkowanej ze zgodnym kołnierzem.
Dobór produktu
Podać rzeczywistą średnicę zewnętrzną rury, dokładny standard kołnierza, rozstaw otworów, przylgę i urządzenie współpracujące. Sam zgodny rozstaw śrub nie potwierdza zgodności ciśnieniowej; potwierdzić cały układ połączenia.
Korzyści
Dzielony adapter do połączenia końca rury rowkowanej ze zgodnym kołnierzem.
Połączenia wykonuje się z użyciem elementów dobranych do konkretnego modelu i warunków pracy instalacji.
Ograniczenia i uwagi
Rozstaw otworów i ciśnienie znamionowe to odrębne właściwości: PN16 nie jest równoważne 300 psi. Całość ogranicza element o najniższej wartości znamionowej. Temperatury odnosić tylko do zweryfikowanego materiału uszczelnienia i zgodnego medium.
Montaż: Sprawdzić geometrię przeciwkołnierza, powierzchnie uszczelniające i dostęp do właściwych śrub. Montować według układu uszczelnienia danego modelu; nie łączyć kołnierzy siłą ani nie przenosić uszczelnień między M-321 i M-321G.
Przeglądy i serwis: Podczas okresowych przeglądów sprawdzać szczelność, korozję i uszkodzenia mechaniczne. Przed demontażem odciąć, rozprężyć i opróżnić dany odcinek; stosować zgodne części zamienne.
Najczęstsze pytania
Jak dobrać właściwe wykonanie?
Podać rzeczywistą średnicę zewnętrzną rury, dokładny standard kołnierza, rozstaw otworów, przylgę i urządzenie współpracujące. Sam zgodny rozstaw śrub nie potwierdza zgodności ciśnieniowej; potwierdzić cały układ połączenia.
Co należy sprawdzić przed montażem?
Sprawdzić geometrię przeciwkołnierza, powierzchnie uszczelniające i dostęp do właściwych śrub. Montować według układu uszczelnienia danego modelu; nie łączyć kołnierzy siłą ani nie przenosić uszczelnień między M-321 i M-321G.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Masa |
|---|---|---|---|---|---|---|---|
| M-321-060G | DN50 | 2 | — | Rowek × kołnierz PN16 | Ocynkowane | 1,76 kg | |
| M-321-060P | DN50 | 2 | — | Rowek × kołnierz PN16 | Malowane | 1,76 kg | |
| M-321-076G | DN65 | 2 1/2 | — | Rowek × kołnierz PN16 | Ocynkowane | 2,41 kg | |
| M-321-076P | DN65 | 2 1/2 | — | Rowek × kołnierz PN16 | Malowane | 2,41 kg | |
| M-321-089G | DN80 | 3 | — | Rowek × kołnierz PN16 | Ocynkowane | 2,55 kg | |
| M-321-089P | DN80 | 3 | — | Rowek × kołnierz PN16 | Malowane | 2,55 kg | |
| M-321-114G | DN100 | 4 | — | Rowek × kołnierz PN16 | Ocynkowane | 3,24 kg | |
| M-321-114P | DN100 | 4 | — | Rowek × kołnierz PN16 | Malowane | 3,24 kg | |
| M-321-139G | DN125 | 5 | — | Rowek × kołnierz PN16 | Ocynkowane | 3,49 kg | |
| M-321-139P | DN125 | 5 | — | Rowek × kołnierz PN16 | Malowane | 3,49 kg | |
| M-321-168G | DN150 | 6 | — | Rowek × kołnierz PN16 | Ocynkowane | 4,73 kg | |
| M-321-168P | DN150 | 6 | — | Rowek × kołnierz PN16 | Malowane | 4,73 kg | |
| M-321-219G | DN200 | 8 | — | Rowek × kołnierz PN16 | Ocynkowane | 6,95 kg | |
| M-321-219P | DN200 | 8 | — | Rowek × kołnierz PN16 | Malowane | 6,95 kg |
| Kategoria | Kształtki |
|---|---|
| Model | 321 |
| Przyłącze | Rura rowkowana / kołnierz |
| Zakres DN | DN50 – DN200 |
| Temperatura | Zakres instalacji zależy od zastosowanych złączek i uszczelek. |
| Materiał korpusu | Żeliwo sferoidalne ASTM A536, klasa 65-45-12 |
| Liczba wariantów | 14 |
